Нумерация элементов армирования производится при размещении или изменении, если в проекте есть активные шаблоны нумерации. Нумерация позволяет сопоставлять идентичные элементы армирования в пределах одного раздела для спецификаций и марок.
Проекты, содержащие типы арматурных стержней, автоматически включают шаблоны для арматурных стержней, соединителей и арматурных сеток. Параметры сопоставления по умолчанию можно комбинировать с параметрическим сопоставлением, при этом можно редактировать номер арматурного стержня. По умолчанию разделы создаются на основе параметра «Раздел», но можно переключиться и на другой параметр, например «Категория основы».
- Откройте автоматически созданные шаблоны для арматурных стержней, соединителей или арматурных сеток и проверьте их фильтры.
- Настройте поведение при сопоставлении (по мере надобности объедините сопоставление по умолчанию с параметрическими правилами).
- При необходимости отредактируйте номер арматурного стержня для устранения проблем с полями.
- Подтвердите параметр раздела (по умолчанию «Раздел») или измените его на более подходящий параметр (например, «Категория основы»).

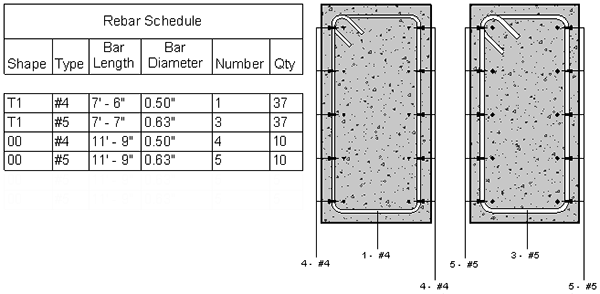

В назначенных разделах номера арматурных стержней, арматурных сеток и соединителей арматурных стержней одного типа, размера, формы и из одного материала совпадают. На марках на следующих видах в разрезе показано это отношение соответствия номеров.
Номер элемента арматуры можно просмотреть и переопределить на палитре свойств. Можно редактировать шаблон нумерации для арматурных стержней, арматурных сеток и соединителей арматурных стержней в проекте.
Нумерацию арматурных стержней можно вносить в спецификацию, подсчитывать и маркировать.
