Разделение идентификации армирования служит нескольким организационным целям в зависимости от конструкции здания и от того, как будет выполняться строительство.
Требования подрядчика к разделению зависят от конструкции, способа заказа, изготовления и, в конечном итоге, от размещения арматуры на площадке. В том числе на разделение влияют следующие факторы:
- Последовательность и стадии строительства
- Тип элемента основы (например, бетонные колонны, балки или перекрытия)
- Требования к изготовлению железобетонных конструкций
- Местоположение на основе (например, сверху или снизу перекрытия или внутри или по внешней поверхности стены).
- Местоположение в модели
Такой организации можно добиться, отредактировав встроенный параметр «Раздел», который есть у всех элементов армирования и задан в качестве критерия разделения по умолчанию для автоматически создаваемых шаблонов нумерации арматуры.

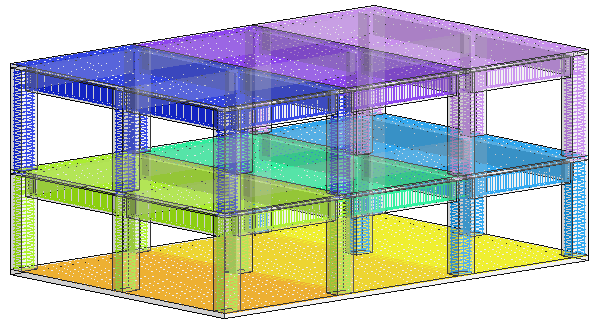

На следующем рисунке приведено визуальное представление 9 разделов в основной модели, где на каждом уровне имеются 3 отдельных раздела. Арматурные стержни, присвоенные определенному разделу, отображаются одним цветом. Арматуру можно разделить и сгруппировать на основе того, когда и где она потребуется.
Любой экземпляр арматурного стержня, набора арматурных стержней или арматурной сетки в модели можно присвоить только одному разделу. Это позволяет поддерживать порядок нумерации и соответствие нумерации в пределах раздела для спецификаций и марок.
