Построение эскиза многоплоскостной арматуры

Используйте стандартные инструменты построения эскизов для определения форм арматурных стержней, изогнутых в двух плоскостях.

Видеоролик «Детализация с применением многоплоскостной арматуры»

Построение эскиза многоплоскостной арматуры начинается так же, как и в случае плоских арматурных стержней.

1. Выберите вкладку «Бетон»панель «Армирование» («Арматурный стержень»).
2. Выберите вкладку «Изменить» | «Разместить арматурный стержень»панель «Ориентация размещения» (или «Размещение в перспективе») («Эскиз арматурного стержня»).
3. При отображении соответствующего запроса выберите элемент, который будет служить основой для арматурных стержней.
4. С помощью инструментов рисования эскизов нарисуйте эскиз формы арматурного стержня.

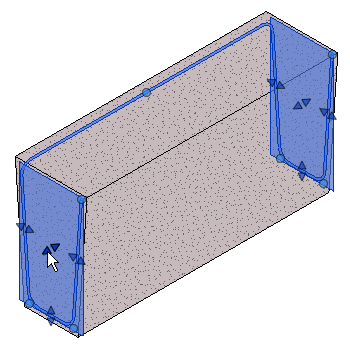

5. Выберите вкладку «Изменить» | «Создать эскиз арматурного стержня» панель «Армирование» («Многоплоскостное»). Форма дублируется с присоединением к оригиналу с помощью соединительного сегмента арматурного стержня. Наиболее наглядно это представлено на 3D-виде.

   Для последующего редактирования формы многоплоскостной арматуры доступны три флажка. Для просмотра информации о каждом из них наведите курсор на соответствующий флажок.

6. Для последующего редактирования формы сегментов многоплоскостной арматуры доступны три флажка. Наведите курсор на поле для установки флажков, чтобы просмотреть связанные с каждым из них инструменты для редактирования сегментов. Установите флажки, чтобы включить следующие функции.

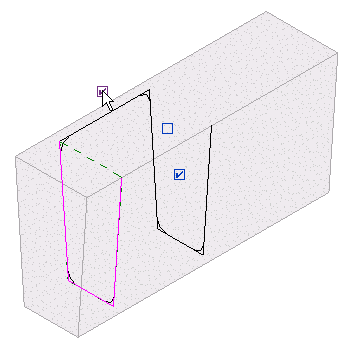

   • Активация/деактивация первого соединительного сегмента. Изменение местоположения соединительного сегмента. При активации используется первый сегмент. При деактивации используется второй сегмент.

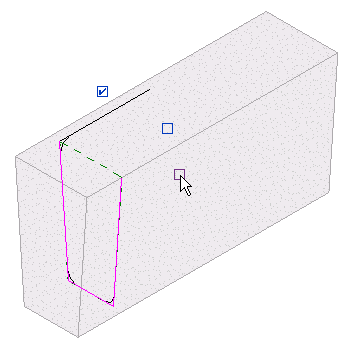

   • Активация/деактивация второго соединительного сегмента. Изменение местоположения соединительного сегмента. При активации используется второй сегмент. При деактивации используется первый сегмент.

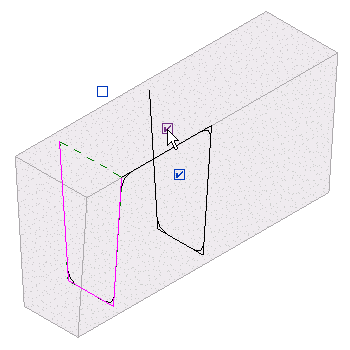

   • Деактивация копирования сегментов формы. Удаление повторяющихся форм с сохранением соединительного сегмента в том же местоположении.

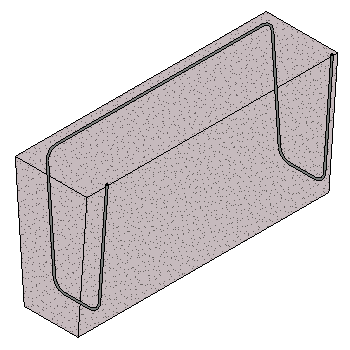

Изменения эскиза исходной формы зеркально отражаются в копии с возможностью добавления отгибов. После завершения процедуры создания эскиза выберите вкладку «Изменить» | «Создать эскиз арматуры» панель «Режим» («Выход из режима редактирования») для утверждения эскиза и размещения новой формы.

Для точной настройки местоположения и формы арматурного стержня используются соответствующие ручки формы. Для корректного отображения арматурного стержня может потребоваться настройка параметров видимости.
