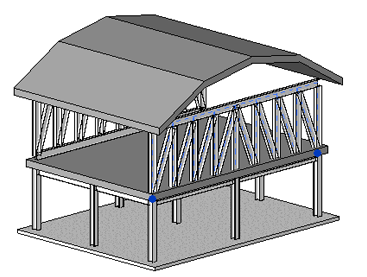

Присоедините ферму к крыше или несущему перекрытию, чтобы принудительно изменить форму профилей фермы с учетом формы этого элемента.
Ниже приведены правила присоединения ферм.
- Местоположение поясов зависит от их присоединения и от назначения несущего пояса.
- Если присоединен верхний пояс фермы, линия его привязки проходит по нижней грани элемента, к которому он присоединен.
- Если присоединен нижний пояс фермы, линия его привязки проходит по верхней грани элемента, к которому он присоединен.
- Если присоединен только пояс, не являющийся несущим, местоположение несущего пояса определяется текущей линией привязки неприсоединенного пояса.
- Если присоединен только несущий пояс, местоположение пояса, не являющегося несущим, определяется линией привязки фермы, смещенной на величину, равную значению свойства "Высота фермы". Величина смещения является положительной для верхних поясов и отрицательной для нижних поясов.
- Линия привязки пояса фермы должна быть ниже (при присоединении верхнего пояса) или выше (при присоединении нижнего пояса) крыши или несущего перекрытия.
- Отметка верхнего пояса в любом случае должна быть выше отметки нижнего пояса. Они могут соприкасаться, но не могут пересекаться.
- Ширина крыши или несущего перекрытия не может быть меньше ширины фермы. Фермы невозможно присоединить к крышам или несущим перекрытиям, которые не покрывают их полностью.
Процедура присоединения фермы
- Убедитесь в том, что в текущем виде включена видимость крыши или несущего перекрытия.
- Выберите одну или несколько ферм для присоединения.
- Выберите вкладку «Изменить | Фермы»
панель «Изменение фермы»
(Присоединить верхний/нижний пояс).
- На панели параметров выберите "Присоединить фермы": "Верх" или "Низ" в зависимости от пояса фермы, который требуется присоединить.

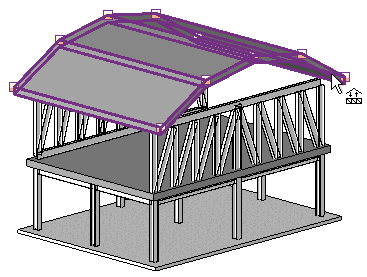

- Выберите крышу или несущее перекрытие.
Прим.: Фермы из некоторых семейств невозможно надлежащим образом прикрепить к крыше или несущему перекрытию. Для согласования формы пояса с формой соответствующей крыши или несущего перекрытия необходимо, чтобы эскизные линии пояса из семейства компоновок совпадали с верхней опорной плоскостью. Профиль крыши/несущего перекрытия определяет преобразование опорной плоскости, связанной с данным семейством, но не форму пояса. Форма пояса фермы не утрачивается. В случае последующего отсоединения фермы отображается первоначальный профиль.
Отсоединение фермы
- Выберите присоединенную ферму.
- Выберите вкладку «Изменить | Фермы»панель «Изменение фермы»
(Отсоединить верхний/нижний пояс).
- Выберите крышу или несущее перекрытие, от которых требуется отсоединить ферму.
- На панели параметров выберите "Отсоединить все" для отсоединения верхнего и нижнего поясов (необязательный шаг).
Ферма отсоединяется с сохранением первоначальной формы профиля.
