使用 A360 查看器工具

在 A360 查看器中，提供许多选项和工具，可用于详细查看和检查设计。选项和工具取决于所打开的文件类型。并非所有工具都可用于所有文件。例如，“漫游”选项仅适用于三维文件。

通常，选择某个工具后，仍可以继续使用其他工具。例如，启动漫游后，可以放大和动态观察。还可以使用标记和注释工具，拍摄模型特定视图的快照。在添加标记注释前，可能还需要选择某个零件，并对其进行旋转或放大。要将模型恢复为默认视图，请单击右上角的“主页”。

下表提供关于使用 A360 查看器底部各工具的信息。

查看工具

工具 使用方法 提示

漫游

在模型上借助 Ctrl+Alt+LMB（鼠标左键）以启动漫游。

选择 > 单击模型以启动漫游。

在进行漫游时，单击 > 拖动 LMB 以更改模型视点。

单击“主页”结束漫游，并返回到模型的默认视图。

使用 Ctrl+Alt 并单击以更好地控制漫游。
  • 单击或点击要向其移动的对象。
  • 如果要像穿过关着的门一样穿过对象，请双击它。
  • 向前移动时，可在电脑上拖动鼠标或在移动设备上拖动手指来四处查看。

  • 要在到达目标前停止，请单击或点击任意位置。

平移

借助 LMB（鼠标左键）+ 拖动，可以将设计移动到查看器的其他部分
缩放

单击设计的某个部分并双击以进行缩放。

单击设计的某个部分，在键盘上按 Ctrl+下箭头键即可放大，按 Ctrl+上箭头键即可缩小。

单击设计的某个部分，滚动鼠标滚轮（向前/向远离用户的方向滚动 == 缩小，向后/朝用户的方向滚动 == 放大）。

单击“主页”可返回到默认视图。

在选择“漫游”、“第一视角”或“测量”等其他选项后，可以使用“缩放”选项。

在使用“测量”等选项前，可能还需要使用“缩放”选项。

第一视角

 如果想要如同实际位于模型内一样浏览模型，请使用“第一视角”工具。
使用键盘上的方向键来浏览模型。
  • 上箭头键：向前移动
  • 下箭头键：向后移动
  • 左箭头键：向左移动
  • 右箭头键：向右移动

还可以使用 WASD 键和 QE 键进行移动。

使用 Shift+方向键可加速移动。

要调整漫游速度，请使用 +/- 键。

使用 G 键可切换视图方向拖动模式。

将方向键与“漫游”选项结合使用时，将更改模型视图。可以将其想象成沿某一方向移动自己的视线。借助“第一视角”工具，沿某一方向移动/漫游时就像用户亲自查看模型一样。

启动漫游后，可以使用“第一视角”选项浏览模型。

动态观察工具

工具 使用方法

动态观察

借助 LMB（鼠标左键）+ 拖动可进行旋转

自由动态观察

借助 LMB（鼠标左键）+ 沿任意方向拖动，可按需旋转模型并使其倾斜

摄影机选项

工具 使用方法
摄影机侧滚

借助 Alt+Shift+LMB 并拖动
摄影机焦距

借助 Ctrl+Shift+LMB 并拖动

Ctrl+Shift+滚轮

借助 Ctrl+Shift+MMB（鼠标中键）并拖动

摄影机布满视图

将当前所选的边界框中心置于视口中心。

关注中心也将设置在边界框中心处。

设置完成后，关注中心显示一会儿就会消失。

如果未选择任何内容，将使用模型边界框。

审查工具

A360 查看器内的标记和注释实用工具包括以下工具：

转到标记和注释，了解有关使用这些工具的详细信息。

检查工具

工具 使用方法 提示
测量

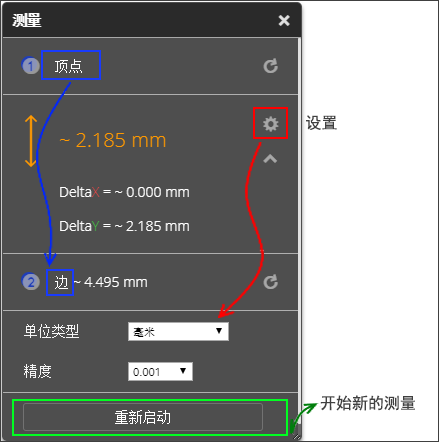

选择“测量”选项。单击测量起点。再次单击测量终点。测量值将显示在“测量”窗格中。
在二维设计中，可以测量以下内容：
  • 边到边
  • 顶点到顶点
  • 边到顶点以及顶点到边
  • 角度
Fusion 文件支持三维测量。您可以测量：
  • 圆弧
  • 某个面的面积

此外，可以隔离测量过的零件。在“测量”窗格内单击“设置”，然后选择“隔离测量”。设计的其余部分将灰显。

要更改测量单位，请在“测量”窗格中单击“设置”，然后从“单位类型”下拉菜单中选择测量单位。

还可以将精度设置为 5 个小数位。



如果需要，可先放大，然后再测量。

要测量新零件，请单击查看器中的其他任意位置以释放之前所选内容，或单击“重新启动”。

可使用以下测量单位：
  • 毫米
  • 小数英尺
  • 英尺和分数英寸
  • 英尺和小数英寸
  • 小数英寸
  • 分数英寸
  • 米
  • 厘米
  • 毫米
  • 厘米和毫米

如果 Fusion 文件日期早于 2015 年 10 月，请将其更新至最新版以便使用“测量”功能。

图层管理器

单击“图层管理器”查看设计文件中的图层。单击图层管理器内的灯泡图标，可显示或隐藏图层。还可以在“图层管理器”内搜索图层。

请转到 GUID-566DEBFA-4EAB-47D0-A8CE-8E37CA97C44F.htm#GUID-566DEBFA-4EAB-47D0-A8CE-8E37CA97C44F__SECTION_DEFD1BB04CDD48DD8542171C4509729D 以查看“图层管理器”。

分解模型

选择以拆分设计，并查看组成模型的零件。

向前拖动滑块将分离零件。向后拖动滑块将重新合并模型。

分解模型后，可以旋转和缩放它，以便更仔细地查看某个零件。

模型浏览器

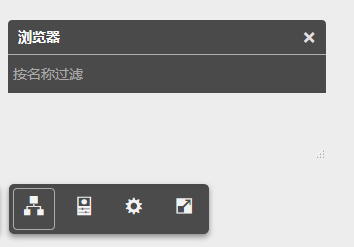

选择模型浏览器。输入要在“按名称过滤”字段中查看的零件的名称。

模型的其他零件将灰显。

使用模型浏览器找到零件后，可以选择该零件的某些部分。

单击“特性”选项，查看所选内容的特性。

特性

单击以查看设计中所选零件的特性。 使用“模型浏览器”或左上角的工具选择零件，并单击“特性”。

剖分工具
添加框
在查看器工具栏中，单击“截面分析”和想要使用的剖分类型。
  • 沿 X 轴将 X 平面添加到截面。
  • 沿 Y 轴将 Y 平面添加到截面。
  • 沿 Z 轴将 Z 平面添加到截面。
  • 添加剖面框以剖分特定区域。

拖动所需操纵器，直到以所希望的方式剖分模型。

可选：添加注释，以存储包含注释的剖切视图。

完成时，再次单击“截面分析”以关闭剖分。

添加 Z

添加 Y

添加 X

查看器设置

工具 使用方法 提示
设置(Settings)

转到自定义查看器设置，了解有关此主题的详细信息。
全屏

单击以将“查看器”更改为全屏视图，然后单击“允许”。按 Esc 键或单击“全屏”切换选项，退出“全屏”视图。
父主题： 查看设计
