冲突视图
“冲突视图”是了解优化中有问题的区域的重要工具。它可识别当前不满足由放坡对象或全局设置所施加的约束的各个曲面三角形。
若要在“冲突视图”中查看曲面，请执行以下操作：
- 单击优化工具栏上的
“可视化工具栏”。 - 单击可视化工具栏上的
“冲突”。

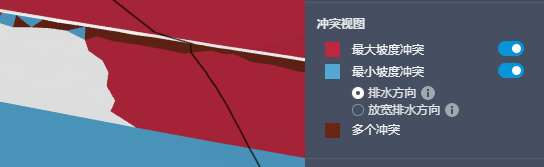

在以下示例中，曲面正在进行优化。如果将光标放置在某个冲突三角形上，您可以看到其当前状态和它需要满足的约束。

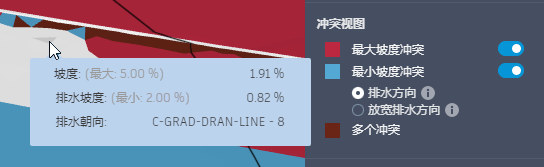

无冲突
白色三角形满足所有约束。

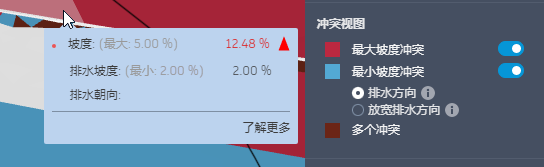

最大坡度冲突
红色提示无法满足其最大坡度约束的三角形。此三角形的坡度为 12.48%，大于其 5.00% 的预期约束。
如果从未解析，您可以决定这样足够接近，还是重新定位并配置放坡对象以满足约束。
注意：若要忽略“冲突视图”中所有最大坡度冲突，请在“优化”面板的“冲突视图”选项卡上取消选择“最大坡度冲突”。

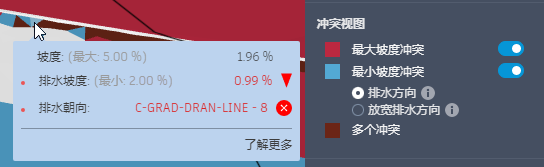

最小坡度冲突
蓝色提示无法满足最小排水坡度约束的曲面三角形。此三角形朝向 C-GRAD-DRAIN-LINE-8 排水管线的排水坡度为 0.99%，这不满足 2.00% 的最小排水坡度要求。
同样，您必须确定这样足够接近，还是需要做更多工作。
可以放宽排水坡度方向以帮助满足约束。在“优化”面板的“冲突视图”选项卡上的“最小坡度冲突”下选择“放宽方向”。这将允许与排水方向任一侧的公差为 90 度，从而更易于获得最小排水坡度。
注意：若要忽略“冲突视图”中所有最小排水坡度冲突，请在“优化”面板的“视图”选项卡上取消选择“最小坡度冲突”。

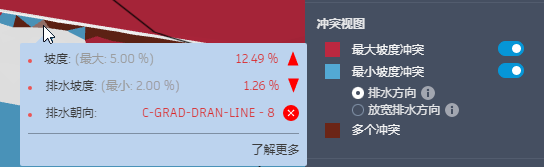

多个坡度冲突
亮红色提示无法满足任一坡度约束的曲面三角形。此三角形的坡度为 12.49%，朝向 C-GRAD-DRAIN-LINE-8 排水管线的排水坡度为 1.26%，这两个约束都未满足。
