发布时自定义工程图

在某些情况下，特别是当包含的部件工程图包括用户添加的附件时，必须通过编程方式修改任何相关的工程图以更新相应的工程图标注或其他元素。如果工程图包含名为 C360_OnPublishDrawing 的 iLogic 规则，则当用户请求该工程图时，C360 系统会执行此规则。

说明可以如何使用 C360_OnPublishDrawing 规则的示例包括：

• 根据模型的当前尺寸，缩放视图以准确地适合图纸大小。
• 识别任何添加的附件，并为相关视图添加相应的尺寸。
• 为每个添加的附件添加其他图纸和视图。

由管理员用户对规则进行编程以执行所需的操作。

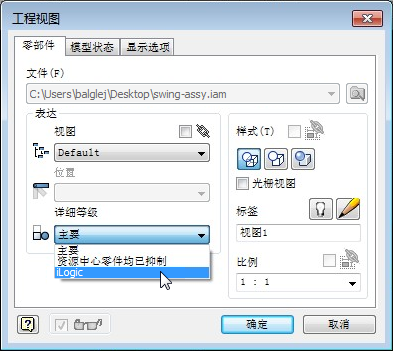

注： 工程视图参照模型正确的详细等级非常重要。当使用拖放附件时，如果不存在非主详细等级，Configurator 360 将会创建一个新的非主详细等级。为了使您的工程图参照正确的详细等级，您应在部件中预先创建它（通常已经存在）。

发布时自定义工程图的步骤：

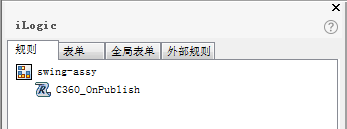

1. 为您的 IDW 文件添加 C360_OnPublishDrawing iLogic 规则。由您对该规则进行编程。您可能需要使用“高级工程图 API”下面的 iLogic 代码段来访问整个 Inventor API。

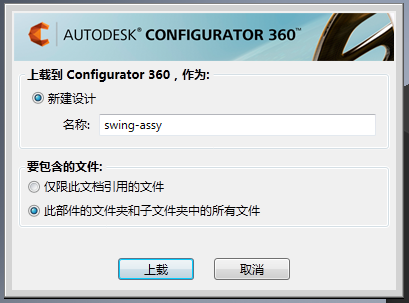

2. 上传基础设计。如果从 Inventor 进行上传，请选择“此部件的文件夹和子文件夹中的所有文件”。如果要创建自己的 ZIP 文件，请确保包含 IDW 文件。

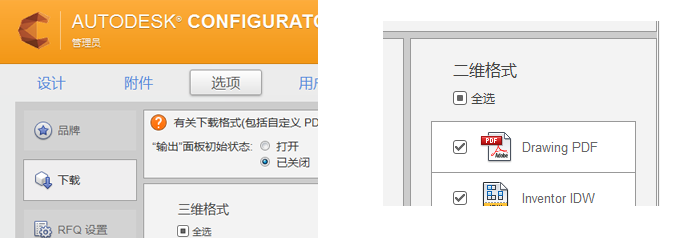

3. 在 Configurator 360 的“选项”->“下载”选项卡中，选择合适的输出类型（例如 PDF）。
