准备模型

上传前，准备您的模型。

指定一个简单的 Inventor 零件（.ipt 文件）以便上传。确保模型在桌面 Inventor 或 ETO 中正常运行。

选择的零件应：

• 没有外部参照（不包括任何衍生特征）。
• 在 Inventor 功能方面没有任何特殊性。
• 由一个或多个参数驱动。

Configurator 360 中的参数显示方式，因您是在 Inventor 中创建 iLogic 表单还是在 Configurator 360 中使用 Inventor 的“参数”命令定义参数而异。

设置参数显示

您对参数的设置会决定它们在 C360 中的显示方式：

• 创建简单的 iLogic 表单使您可以更好地控制组名称、组数以及它们的组织方式。此表单允许您显示图片（位图）以及参数，还允许您有条件地启用或禁用单个参数值的编辑。此方法是设置参数显示方式的首选方法。
• 在没有表单的情况下使用 Inventor 的“参数”命令会将您限制为仅使用预定义的类别名称（“尺寸”会列出模型参数，而“选项”会列出用户参数），但是如果您不使用表单，则是非常有用的选项。

在 C360 中，管理员用户可在参数显示或特定的表单显示之间进行选择：

• 如果文件中有多个表单，C360 会按字母顺序选择第一个表单。若要确保使用您的简单表单，请在名称开头添加下划线以将其移动到列表的顶部（例如，_form1）。
• 如果不存在任何表单，则 C360 会使用“参数”命令显示格式。
• 您可随时更改显示格式。

注： 参数控制不适用于 ETO 设计。

通过 iLogic 表单控制参数显示

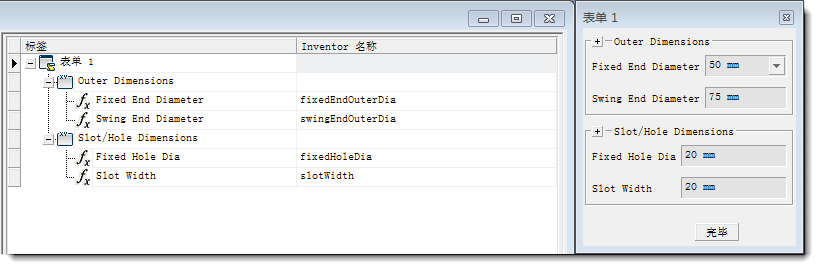

完成以下步骤以创建一个简单的表单。有关详细信息，请参见 Inventor 帮助中的使用表单。

1. 在 Inventor 的“管理”选项卡上，从“iLogic”下拉菜单中选择“添加表单”。
2. 为表单输入名称。若要使表单在多个文档中可用，请选择“用于所有文档(全局)”。

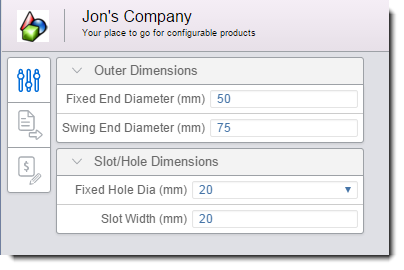

3. 通过从左侧的工具箱中拖动组开始设计表单布局。将组的名称修改为您喜欢的任意名称，并根据需要添加任意数量的组。组名称以及它们在表单中的显示顺序会镜像在 C360 显示中。














   注： C360 中仅支持“组工具箱”选项。
4. 通过从“参数”选项卡拖动参数来添加参数。规则和 iProperty 在 C360 中不受支持。
5. 根据需要更改参数特性。您可以编辑的特性限于“标签”和“只读”。
6. 单击“确定”。
7. 将设计上传到 C360。

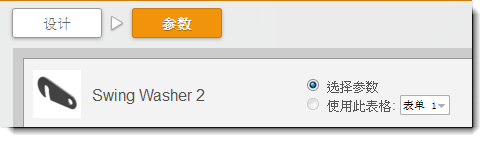

8. 如果需要，可从“设计” “参数”页面上选择表单。








使用“参数”命令控制参数显示

选择仅包含几个显示参数（在 Inventor“参数”窗口中进行重命名或创建）的零件。标记为“关键”的参数也会被处理。

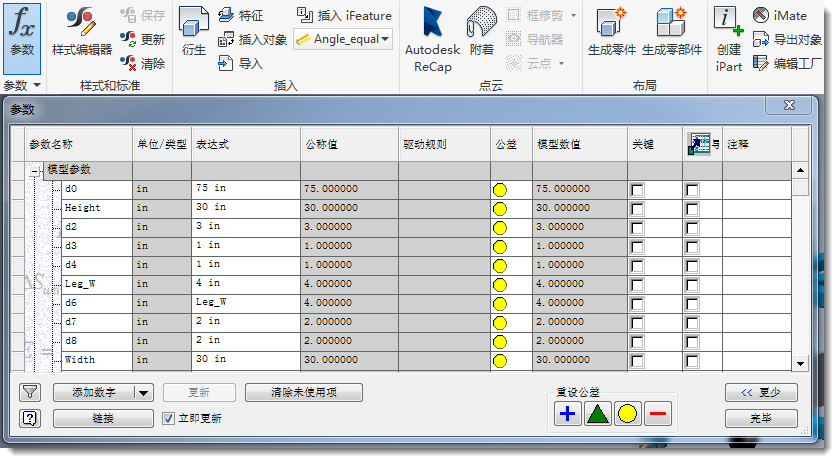

下图显示了一个样例零件，Inventor 中的“参数”对话框处于打开状态。

在“参数”对话框中，确认零件的重要参数是否：

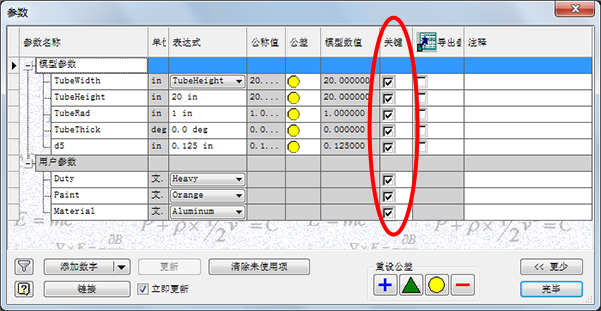

• 全部标记为关键参数，并且只有重要参数是这样标记的。


或者

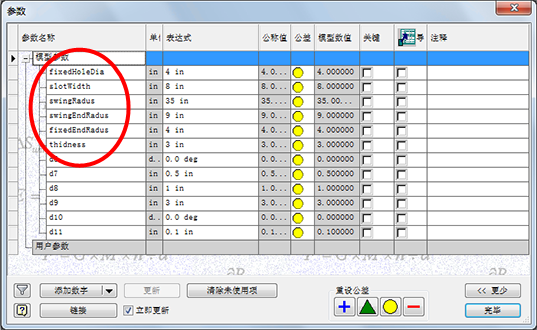

• 没有参数标记为关键参数，并且对重要参数进行了命名（非 d0 样式）。


完成上传后，Configurator 360 的客户可以在生成的应用程序中查看“宽度”、“高度”和“厚度”参数。
