创建联接

学习如何在 Fusion 中使用“联接”命令在尚未相对于彼此定位的零部件之间创建联接。

单击“设计”>“实体”>“装配”>“联接”。

“联接”对话框将会显示。
在“位置”选项卡上，为“零部件 1”选择“模式”。

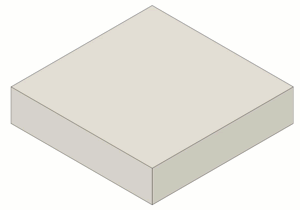

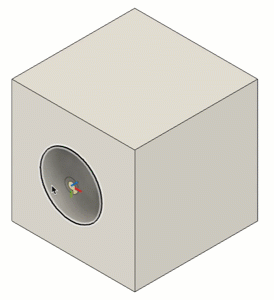

- 简单：选择捕捉点以放置联接原点。
- 在两个面之间 ：选择“平面 1”和“平面 2”以使联接原点位于它们之间，然后选择捕捉点。
- 两条边的交点 ：选择“边 1”和不平行的“边 2”以将联接原点定位在延伸的交点处。
对“零部件 2”重复步骤 2 和步骤 3。

注意：“零部件 1”通常会移动到“零部件 2”，因此“零部件 1”无法固定。
调整“联接对齐”设置：
- 角度：拖动旋转操纵器控制柄或输入精确的旋转角度。
- 偏移 X：拖动移动操纵器控制柄或输入精确距离。
- 偏移 Y
- 偏移 Z
- 翻转：单击该项可在联接原点上翻转零部件 1。
在“运动”选项卡上，选择联接的“类型”，然后调整其关联设置：
- 刚性：将零部件锁定在一起。
- 旋转：绕联接原点旋转零部件。
  - 旋转：选择要绕其旋转的轴。

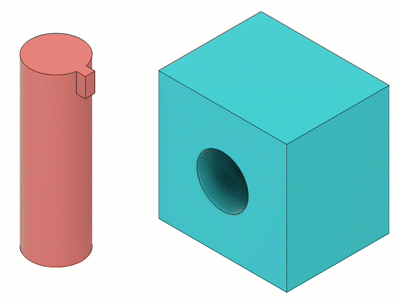

- 滑块：沿单个轴滑动零部件。
  - 滑动：选择要沿其移动的轴。

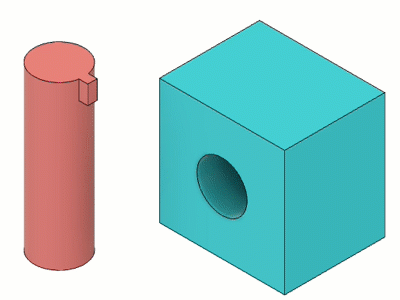

- 圆柱：在单个轴上旋转和滑动零部件。
  - 轴：选择要绕其旋转并沿其移动的轴。

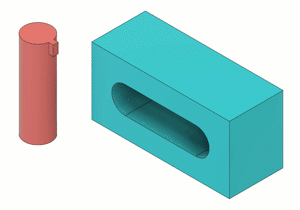

- 销槽：在两个不同的轴上旋转和滑动零部件。
  - 旋转：选择要绕其旋转的轴。
  - 滑动：选择要沿其移动的轴。

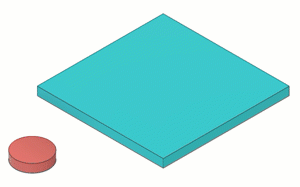

- 平面：绕垂直于平面的一个轴旋转零部件，并沿平行于平面的两个轴滑动零部件。
  - 法向：选择垂直于平面的轴。
  - 滑动：选择要沿其移动的轴。

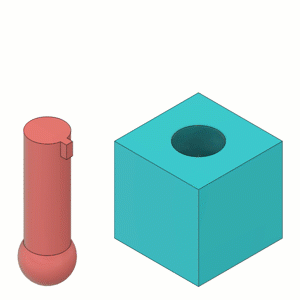

- 球：绕万向节系统上的全部三个轴旋转零部件（三种嵌套旋转）。
  - 俯仰：选择横轴。
  - 偏转：选择垂直轴。
在“运动”选项卡的“联接运动限制”部分中，定义和限制联接的运动范围：
- 运动：选择要为其设置限制的运动类型。当您选择了具有多个运动度的联接时，此选项将可用。
- 最小值：指定运动范围的最小限制。
- 最大值：指定运动范围的最大限制。
- 静止：指定零部件在运动范围内的静止位置。
单击“预览运动”旁边的开始图标以预览联接运动，而不受其他零部件关系的影响。单击停止图标以停止预览。
- 选中“所有限制”可预览应用了所有运动度和限制的运动。
单击“确定”。
