联接原点

“联接原点”定义将用于将两个或更多零部件与 Fusion 中的联接相关的几何图元。

• “联接”命令可在特定联接的上下文中创建联接原点。
• “联接原点”命令可创建独立的联接原点以简化更复杂的联接位置。

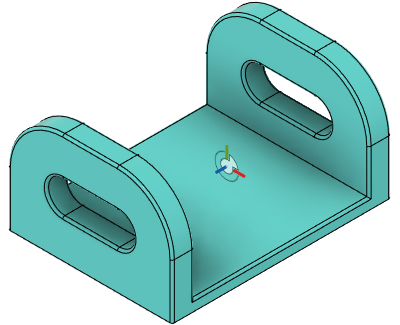

创建联接时，会看到一个表示“联接原点” 的图标。这个视觉表达形式能够帮助您了解如何装配联接。

创建联接时，您可以通过捕捉到零部件或构造几何图元，在每个零部件上放置联接原点。

可以将每个联接原点视为一个坐标系，其中“联接原点”图标 的平整面表示“XY 平面”。

• 红色轴表示“X 轴”的正方向。

• 绿色轴表示正方向上的 Y 轴。



• “联接原点”图标的白侧表示“Z 轴”的正方向。



• “联接原点”图标的橙色侧表示“Z 轴”的负方向。



模式

有 3 种联接原点模式供您选择：

“联接原点”模式	说明
简单	在面、边或点上创建联接原点以对齐零部件。
在两个面之间	创建联接原点以使零部件在两个面之间居中。
两条边的交点	创建联接原点以在两条边的延伸交点处对齐零部件。

可见性

在画布底部的“导航”栏中，单击“显示设置”>“对象可见性”>“联接原点”以在激活的设计中切换联接原点的可见性。

单击“显示设置”>“对象可见性”>“联接原点轴”以在激活设计中仅切换联接原点上轴的可见性。
