将设计特征从一个设计衍生到另一个设计中
学习如何在 Fusion 中使用“衍生”和“插入衍生对象”工具将设计特征从一个设计链接到另一个设计。
将激活设计中的设计特征衍生到另一个设计中
在“设计”工作空间的“实体”选项卡中，选择“创建”>“衍生”
。“衍生”对话框将会显示。
为衍生设计特征选择目标：
- 创建新设计：将选定对象或零部件衍生为新设计。
- 添加到现有设计：将选定对象或零部件衍生到现有设计中。
如果目标是新设计，请在“衍生”中选择一种类型：
- 模型对象：将选定对象从部件中的任何内部零部件衍生到设计。
- 作为零部件作为设计：将单个零部件的内容衍生为设计。
在画布或浏览器中选择要衍生的零部件、实体、草图或构造几何图元。
选中“将对象放置在原点处”设置，以将所有衍生对象放置在目标设计的原点处。
检查以下设置以衍生参数：
- 收藏夹：从当前设计衍生所有收藏的参数。
- 从零部件：从当前设计中的所有选定零部件衍生所有特征参数。
单击“确定”。
如果目标是现有设计，请浏览到该设计并选择它。
新设计或现有设计将在新文档选项卡中打开。衍生设计特征将显示在浏览器和画布中。衍生特征将添加到“时间轴”。衍生参数显示在“参数”对话框中。
将设计特征衍生为激活设计
在“设计”工作空间的“浏览器”中，激活要包含衍生设计特征的零部件。
在“实体”选项卡上，选择“插入”>“插入衍生对象”
。导航到所需的源设计。
单击“选择”。
在浏览器或画布中选择设计特征。
设计特征将显示在对话框中。
选择“确定”。
选定设计特征将衍生到激活的设计中，并显示在浏览器和画布中。
衍生设计特征将显示在浏览器中，并显示在激活设计的画布中。衍生特征将添加到“时间轴”。衍生参数显示在“参数”对话框中。
提示：在启动“插入衍生对象”工具之前，请激活要包含衍生设计特征的零部件。
编辑衍生特征
在目标设计中，在“时间轴”中的“衍生”特征
上单击鼠标右键。选择“编辑衍生特征”。
源设计将在新文档选项卡中打开，并且“编辑衍生设计”对话框将会显示。
调整衍生设置：
- 在画布或浏览器中，选择要包含的其他对象。
- 在对话框中，选择列表中的对象，然后单击
X按钮以将其排除。 - 在对话框中，选择列表中任何已删除的对象，然后单击
+按钮以恢复它们。 - 在对话框中，选中或取消选中其他设置。
单击“确定”。
所做更改将反映在目标模型中。
断开原始设计与目标设计之间的链接
- 在目标设计中，在“时间轴”或“浏览器”中的在“衍生”特征 上单击鼠标右键。
- 选择“断开关联”
。
原始设计与目标设计之间的链接将断开。衍生对象将转换为基础特征并添加到“时间轴”。

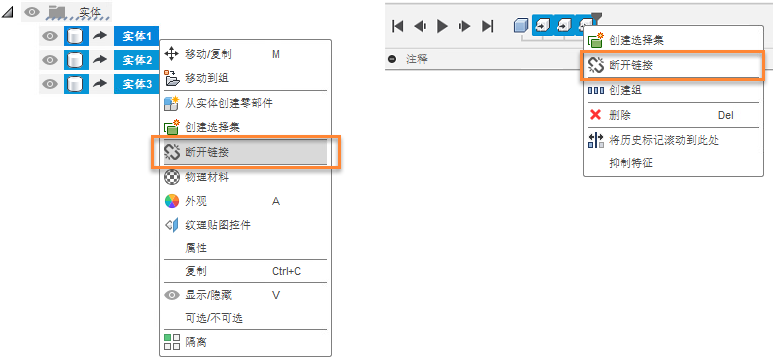

提示：按
Shift 键可同时选择并断开与多个“衍生”特征的链接。删除衍生特征
- 在目标设计中，在“时间轴”中的“衍生”特征 上单击鼠标右键。
- 选择“删除”。
“衍生”特征及其关联的所有衍生设计特征将从目标设计中永久删除。
