衍生设计功能

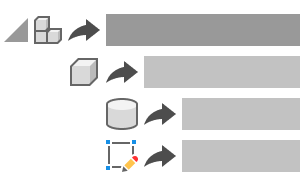

使用“衍生”和“插入衍生对象”工具可以将设计特征从一个设计关联到 Fusion 中的另一个设计。在原始设计中更新衍生特征时，更改将反映在目标设计中。

衍生设计特征是管理多个设计中的常用特征的有效方法。可以衍生的设计特征包括：

• 零部件
• 实体
• 草图
• 构造几何图元
• 钣金展开模式
• 收藏参数
• 特征参数

“衍生”工具

“设计”>“实体”>“创建”>“衍生”

“衍生”工具可将活动设计中的设计特征推入新设计或现有设计并建立关联。在原始设计中更新衍生特征时，更改将反映在目标设计中。

选择单个零部件或一组零部件、实体、草图、构造几何图元、展开模式或参数以从激活设计衍生。

“插入衍生对象”工具

“设计”>“实体”>“插入”>“插入衍生对象”

“插入衍生对象”工具可将其他设计中的设计特征提取并链接到活动设计。在原始设计中更新衍生特征时，更改将反映在目标设计中。

选择设计，然后选择一组要衍生到当前设计中的零部件、实体、草图、构造几何图元、展开模式或参数。

何时使用衍生设计特征

• 协作：在自上而下的部件中，衍生设计特征允许多个项目成员处理不同的零部件，并且顶级部件会自动更新。将零部件或实体衍生为部件可以使完整协作设计更快地组合在一起。
• 公用参数：可以从单个 F3D 文件衍生所有公用参数。如果参数发生更改，则在单个位置对其进行更改，在衍生该参数的所有设计中都会更新该参数。
• 重用：如果某个零件在多个产品中使用，则插入已设计的零部件会限制副本数量。
• 钣金：在衍生钣金展开模式时，可以剪切单个钣金中的多个展开模式。单个毛坯中的多个展开模式可节约成本，同时减少材料浪费。
