导出设计

学习如何将设计从 Fusion 导出为其他 CAD 应用程序格式，或导出为原生 Fusion 文件。

1. 打开要导出的设计。

2. 从应用程序栏中单击“文件” >“导出”。

   “导出”对话框将会显示。

3. 在“导出”对话框中，为导出的设计输入名称。

4. 选择要导出的文件的类型。

   • Fusion 文件（*.f3d、*.f3z）
   • 三维制造格式文件 (*.3mf) 专为增材制造设计的基于 XML 的文件。它描述了三维曲面的特性，包括其顶点、三角形面、单位、颜色和纹理。
   • Inventor 文件（*.ipt、*.iam）
   • AutoCAD DWG 文件 (*.dwg)
   • DXF 文件 (*.dxf) 即工程图交换格式。包含其他 CAD 系统可以读取的工程图信息的文本文件。
   • FBX 文件 (*.fbx)，该文件格式便于在 3ds Max、Maya、MotionBuilder、Mudbox 以及其他专有和第三方软件之间进行保真度更高的数据交换。
   • IGES 文件（*.igs、*.iges）用于初始化图形交换规范。用于数字表达以及在 CAD/CAM 系统之间交换信息的 ANSI 标准格式。
   • LMV 文件 (*.svf) 简单矢量格式，适用于大模型查看器。
   • OBJ 文件 (*.obj) 一种简单的数据格式，该格式通过使用近似模拟几何图元形状的顶点位置、顶点法线、纹理坐标顶点和多边形面（通常称为网格）来表示几何图元。
   • SAT 文件 (*.sat) 以 ASCII 文件格式保存的几何对象。
   • SketchUp 文件 (*.skp)
   • SMT 文件 (*.smt) 与 ASM (Autodesk Shape Manager) 文件关联的导出中立文件类型。
   • SPD 文件(*.spd)与 form-Z 关联的文件类型。
   • STEP 文件（*.stp、*.step）国际三维文件交换格式，开发用于克服当前数据转换标准的某些限制。
   • STL 文件 (*.stl) 用于立体平版印刷的实体、区域、零件和子部件的输出文件。STL 格式将整个模型细化成多个镶嵌平面，这些平面的形状与模型的形状近似。

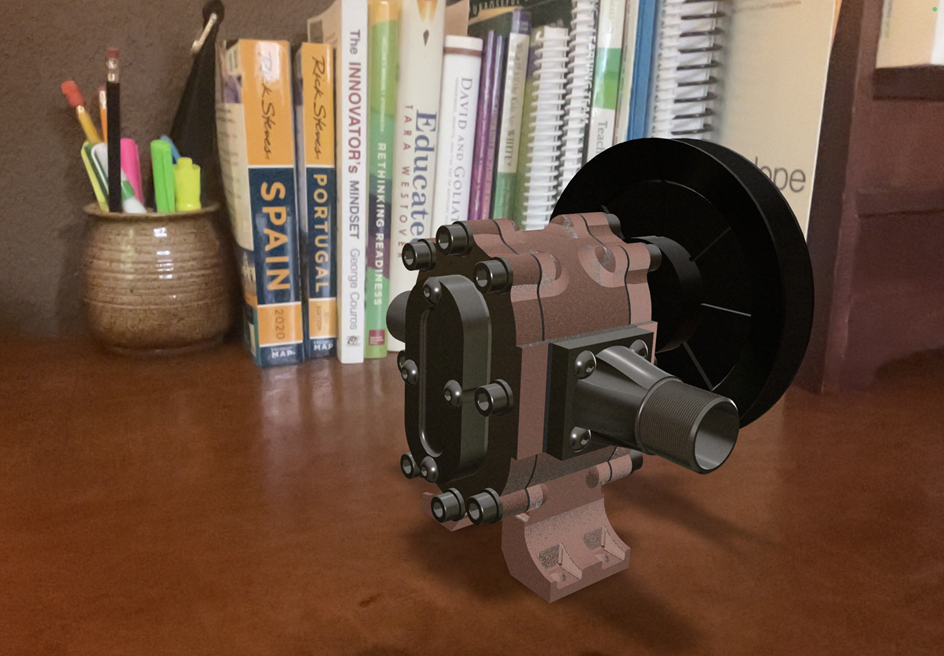

   • USD 文件 (*.usdz) 用于在增强实景 (AR) 中查看三维对象的通用场景描述文件。

5. 指定文件保存到的位置。

6. 单击“导出”。

7. 指定文件保存到的位置。

8. 单击“导出”。

设计将导出为您选择并保存在指定位置的文件类型。

提示

• 导出的设计不保留与原始 Fusion 设计的关联性。
• 无法将包含外部参照 (*.f3z) 的 Fusion 设计文件导出为 Fusion 设计文件 (*.f3d)。只能将其导出为其他 CAD 文件格式，包括 *.f3z 文件。
• 对于 USDz 文件，必须为以下内容使用 ASCII 英文字符：
  • 路径
  • 文件名
  • 系统用户名
  • Fusion 安装路径
• 对于 USDz 文件，不受支持的外观将替换为外观：“钢缎光”。例如，三维木质外观。
