设计
以确认协作编辑可用。在 Fusion 中，设计是 F3D 文件格式的文档，可以在其中创建草图和实体以形成零件，以及创建零部件以形成机械部件。设计数据用作仿真和衍生式设计分析、动画、渲染、电子设计、工程图和制造设置的输入。
每个设计都包含一个默认零部件，并且还可以包含彼此相关的内部和外部零部件的完整部件。
可以将设计作为现有设计的新版本导入，创建里程碑以确定设计的开发阶段是否重要，创建链接以便与协作者共享设计，以及缓存设计，以便您可以脱机访问它们。
设计参照
插入设计时，这将创建对该设计文档的关联参照。
可以将任何 Fusion 设计作为外部零部件在其他设计的部件中进行参照。编辑原始设计时，更改将显示在参照它的任何部件中。

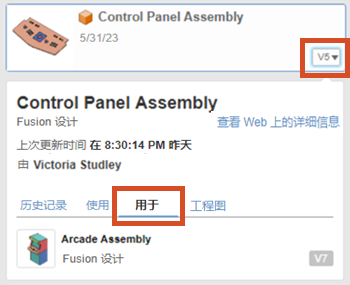

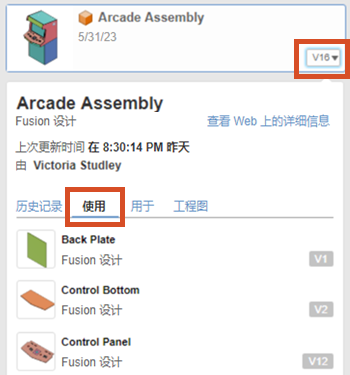

在“数据面板”中，您可以查看设计的使用位置、它使用的其他设计的列表以及相关工程图。设计历史以版本和里程碑列表的形式进行记录。打开 Fusion Web 客户端 以查看设计详细信息的概述。
您可以打开、重命名、复制设计及其相关工程图，或将其移至新文件夹和项目，而不会打断其关联关系。
删除参照设计
如果某个设计已在其他设计中参照，则无法删除该设计。即使您断开链接，早期版本的设计仍可能在使用中。
如果删除包含外部参照的设计，不会删除外部零部件的源设计。
从设计创建工程图
您可以创建使用缩放的二维正交视图和等轴测视图、注释和表格来记录设计的工程图，以协助制造。
复制设计
当复制工程图参考的设计时，将显示相关工程图的列表。您可以选择“包括工程图”或“跳过工程图”。若要包括工程图，请确保您对工程图所在位置具有查看者访问权限或更高权限。

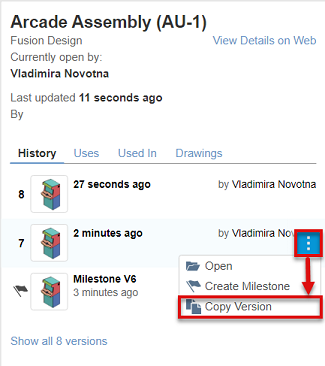

您还可以复制设计的任何历史版本。
参照该特定版本的任何工程图都会在“相关工程图”对话框中列出。您可以选择“包括工程图”或“跳过工程图”。若要包括工程图，请确保您对工程图所在位置具有查看者访问权限或更高权限。
将现有设计另存为新设计
使用“另存为”工具将当前设计另存为新设计。所有外部参照仍指向原始设计。任何部件上下文都将被打断。
对设计使用“另存为”时，您可以选择“包括工程图”。如果包括工程图，则它们将与新设计保持关联并随新设计的更改而自动更新。这样，您可以为设计创建分支和重用设计，同时将工程图保持最新。
在其他 CAD 应用程序中创建的设计
Fusion 中的 AnyCAD 功能可用于直接在 Fusion 设计中参照在其他 CAD 应用程序中创建的设计，同时保持其原始格式。
在原生 CAD 应用程序中更改原始设计时，所做的更改将自动显示在 Fusion 中。
- 成为 Fusion Web 客户端 的活动成员。
- 安装 Desktop Connector。
设计
在 Fusion 中，设计是 F3D 文件格式的文档，可以在其中创建草图和实体以形成零件，以及创建零部件以形成机械部件。设计数据用作仿真和衍生式设计分析、动画、渲染、电子设计、工程图和制造设置的输入。
每个设计都包含一个默认零部件，并且还可以包含彼此相关的内部和外部零部件的完整部件。
可以导入设计作为现有设计的新更改，创建版本以确定设计开发中的重要阶段，创建链接以便与协作者共享设计，以及缓存设计，以便您可以脱机访问它们。
设计参照
插入设计时，这将创建对该设计文档的关联参照。
可以将任何 Fusion 设计作为外部零部件在其他设计的部件中进行参照。编辑原始设计时，更改将显示在参照它的任何部件中。

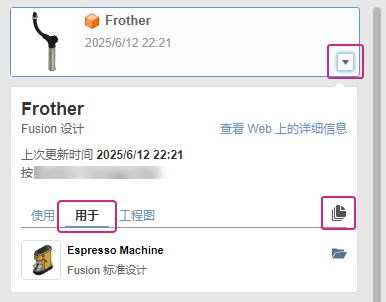

在“数据面板”中，您可以查看设计的使用位置、它使用的其他设计的列表以及相关工程图。设计历史记录记录为更改和版本的列表，可用于 Fusion 设计和工程图。若要查看历史记录，请单击“历史记录”按钮以在画布中启动对话框。
您可以打开、重命名、复制设计及其相关工程图，或将其移至新文件夹和项目，而不会打断其关联关系。
删除参照设计
如果某个设计已在其他设计中参照，则无法删除该设计。即使您断开链接，设计的较早更改仍可能在使用中。如果删除包含外部参照的设计，不会删除外部零部件的源设计。
从设计创建工程图
您可以创建使用缩放的二维正交视图和等轴测视图、注释和表格来记录设计的工程图，以协助制造。
复制设计
当复制工程图参考的设计时，将显示相关工程图的列表。您可以选择“包括工程图”或“跳过工程图”。若要包括工程图，请确保您对工程图所在位置具有查看者访问权限或更高权限。
在其他 CAD 应用程序中创建的设计
Fusion 中的 AnyCAD 功能可用于直接在 Fusion 设计中参照在其他 CAD 应用程序中创建的设计，同时保持其原始格式。
在原生 CAD 应用程序中更改原始设计时，所做的更改将自动显示在 Fusion 中。
- 成为 Fusion Web 客户端 的活动成员。
- 安装 Desktop Connector。
