打开在其他 CAD 应用程序中创建的设计

学习如何在 Fusion 中打开在其他 CAD 应用程序中创建的现有设计。

通过双击数据面板中所需的项目打开 AnyCAD 文件，或者在该项目上单击鼠标右键，然后选择“打开”。

如果原始零件文件已更新，则应用程序栏和时间轴中的过期图标将指示参考模型已过期。如果需要，在时间轴中单击鼠标右键以获取零件的最新更新，或者选择所需的更改。

注意：源文件由其编写 CAD 应用程序生成，Fusion 无法直接修改源文件。如果您想要保存对打开的 AnyCAD 文件进行的更改，则需要将其另存为一个单独的文件。

AnyCAD 部件在 Fusion 中的处理方式

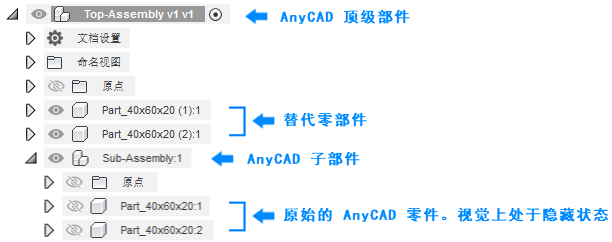

Fusion 尚不支持部件特征。为了确保包含部件特征的部件几何图元正确显示，Fusion 会在 AnyCAD 顶级部件下面创建零部件替代，以禁止应用部件特征后面的几何图元。原始零部件会保持在同一层次结构中，但在视觉上处于隐藏状态。请参见以下示例：

AnyCAD 部件浏览器层次结构

注意：这是由于存在某些技术限制而出现的一个临时性问题，不久之后我们将提供更好的解决方案。当前解决方案可能会导致以下已知问题：

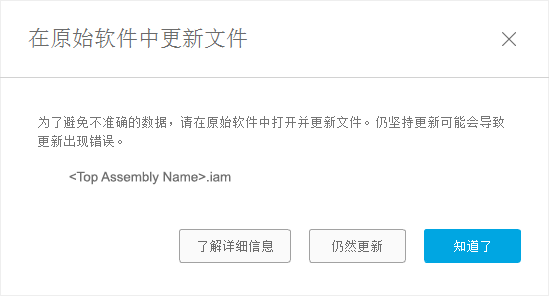

当您看到以下对话框时，它表示需要在编写 CAD 应用程序中更新部件，以确保 Fusion 可以正确处理数据。

AnyCAD 更新文件对话框

为了帮助 Fusion 处理 AnyCAD 部件的最新更改，请按照下面的说明在编写 CAD 应用程序中更新您的模型。

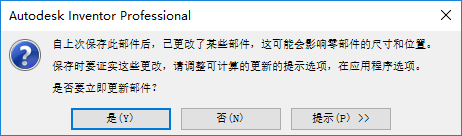

如果仅打开并编辑 Inventor .IPT 文件，请在保存对零件文件所做的所有更改后打开相应的顶级部件 .IAM 文件。您可能会看到弹出对话框，如下所示：

AnyCAD Inventor 对话框

选择“是”以更新部件，并在更新后保存该部件文件。

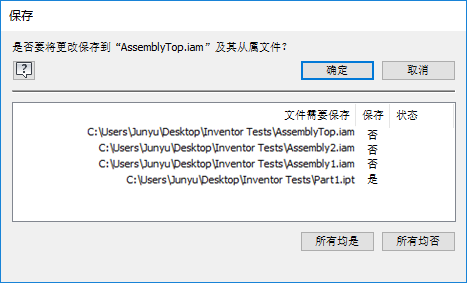

如果您打开该部件文件并在位编辑零件文件，请在您完成编辑后保存更改并选择“全部均是”选项，然后单击“确定”以更新部件。Inventor 之后将更改保存到 .IPT 文件以及所有必需的父部件 .IAM 文件。

AnyCAD 保存对话框

如果您仅打开并编辑 .SLDPRT 文件，则在保存对 .SLDPRT 文件所做的更改后，打开顶级部件文件，您可能会看到警告消息，提醒您检查是否要重建文档。选择“重建”以处理零件文件的更改。

在您看到在部件中已正确重建最新的零件更改后，请单击保存按钮。在这种情况下，SolidWorks 可能会询问您如何处理此部件中参照的文件（包括零件和子部件）。选择列表中的所有文件，然后单击“全部保存”。

对于其他 CAD 软件，请遵循相似的逻辑使 Fusion 处理最新的更改。如果您更新零件文件，请确保同时更新相应的部件/子部件文件。否则，Fusion 可能无法正确处理最新更改。

此外，请确保在 Desktop Connector 中同步所有修改的文件。
