创建正切关系

了解如何在 Fusion 中使用“正切关系”命令在一个零部件中实体上的面与部件中另一个零部件的实体上的一组连接面之间创建正切关系。

1. 单击“设计”>“实体”>“装配”>“正切关系”。

   此时将显示“正切关系”对话框。

2. 在画布中，在“零部件 1”中的实体上选择面。

3. 在“零部件 2”中的实体上选择面。

   这些零部件会移动以显示正切关系的预览。

4. 单击“确定”。

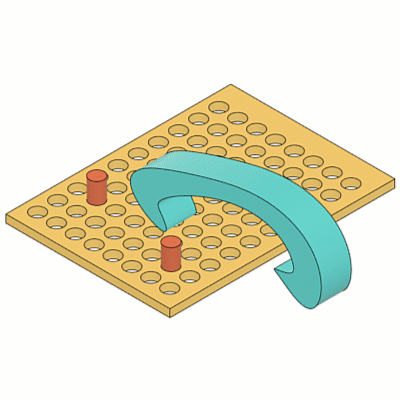

系统即会在这两个零部件中的选定实体之间建立新的正切关系。选定的面保持彼此相切的位置关系。

提示

• 首先添加联接，然后定义正切关系。

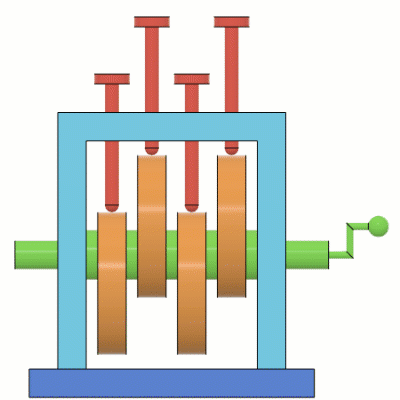

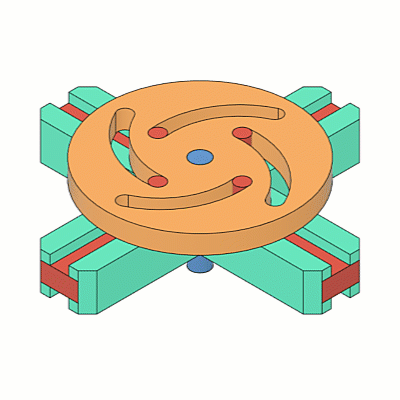

• 选择要保持相切的面以增强联接部件的运动。
