部件关系

在 Fusion 的“设计”工作空间中，您可以在零部件之间创建不同类型的关系，以定义它们在部件中的相对位置、自由度和运动。

使用“设计”>“装配”面板中的以下工具创建和修改零部件之间的关系：

• 约束零部件 ：约束几何图元以相对于彼此放置两个或更多零部件，减少部件中的自由度，并在涉及的零部件之间创建约束关系。
• 联接 ：在尚未相对于彼此定位的零部件之间创建联接。
• 快速联接 ：在已相对于彼此定位的零部件之间创建联接。
• 联接原点 ：在零部件上创建和放置一个坐标系，您以后可使用它来定义部件关系。
• 刚性组 ：将零部件锁定在一起，以便它们在部件中一起移动。
• 传动联接 ：修改联接运动输入（例如旋转角度和距离）以控制自由度。
• 运动链接 ：将 2 个联接的运动链接在一起。

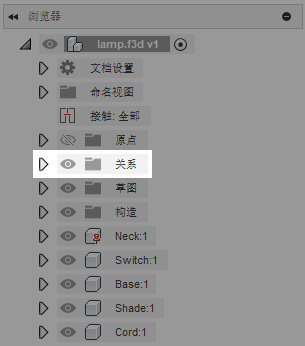

当您在零部件之间创建新关系时，它将显示在“浏览器”>“关系”文件夹中。

部件约束

约束是一种部件关系，用于约束几何图元以相对于彼此放置两个或更多零部件。

使用约束可锁定可用的自由度 (DOF) 并降低零部件关系的复杂性。您可以一次创建多个约束以创建集。

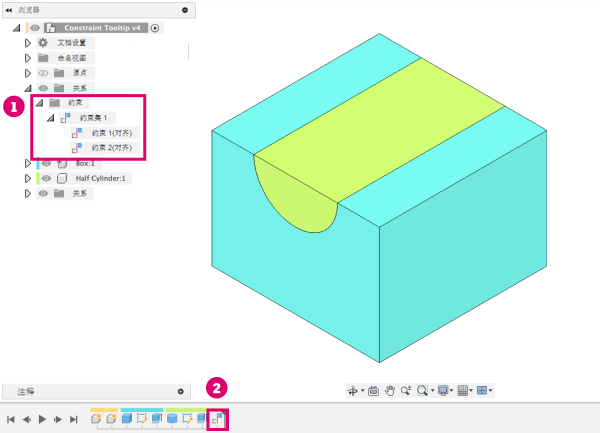

约束访问点

您可以通过两个访问点与部件约束进行交互：

1. 在浏览器的“关系”>“约束”文件夹中。
2. 在时间轴中。

联接

联接是一种机械部件关系，用于定义部件中两个零部件之间的相对位置和运动。您可以使用联接原点（自定义坐标系）将零部件拼合在一起。

在设计包含运动零部件的部件时，仿真运动是原型制作过程中非常重要的一部分。

在 Fusion 中，部件关系能够帮助您专注于零部件可以做些什么，而不是它们不能做些什么，从而降低零部件关系的复杂性。这不同于约束或配合等其他方法，这些方法会锁定可用的自由度 (DOF) 来限制运动。这需要您了解涉及的基本物理和数学知识，以确保部件中的零部件按照您预期的方式移动。

相反，联接定义零部件之间的运动，并且仅开放所需的自由度以创建该运动。这样可以简化了解物理学知识的需求，并促进对运动和结果之间关系的了解。

联接访问点

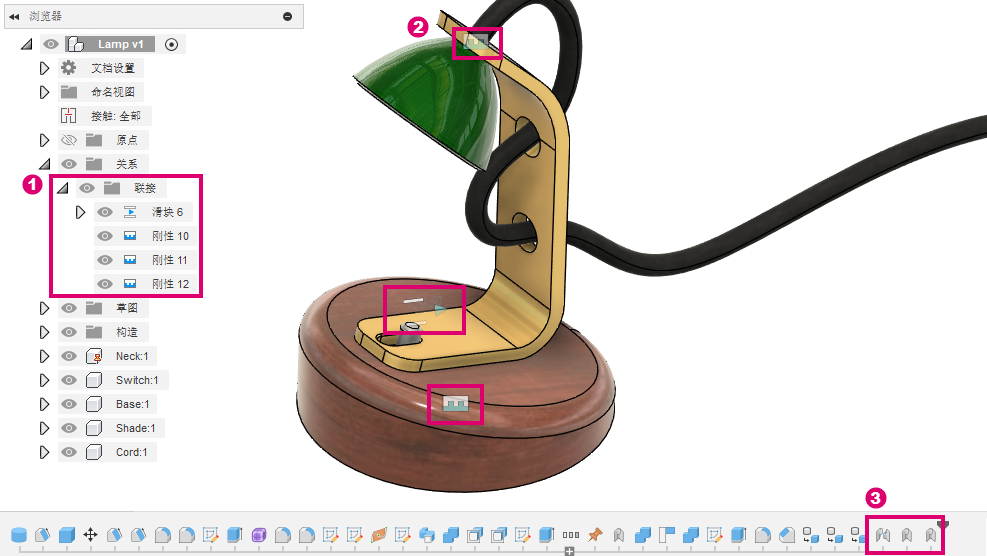

我们可以通过 3 个访问点与您在部件中创建的联接交互：

1. 在浏览器的“关系”>“联接”文件夹中。
2. 在画布中，直接在零部件上，由联接类型图标来标明。
3. 在时间轴中。

您可以在画布或浏览器中的任何现有联接上单击鼠标右键，然后使用以下附加工具来对其进行修改：

• 编辑联接：打开“编辑联接”对话框，允许您编辑与联接关联的所有设置。
• 编辑联接限制：打开“编辑联接限制”对话框，并允许您编辑联接的最小限制、最大限制和静止限制。
• 锁定：锁定联接的当前位置和设置。
• 抑制：暂时删除联接以防止其作用于零部件。
• 动画演示联接：动画演示单个联接。
• 制作模型动画：为部件中的所有联接制作动画。

选择零部件

在“浏览器”>“关系”中，可以在约束或联接上单击鼠标右键，然后选择“选择零部件”以自动亮显关系中涉及的零部件。

联接和约束

联接和约束是两种作用强度不同的装配关系。您可搭配使用二者完成零部件装配。

您还需了解二者在创建逻辑上的区别：

• 对于联接，当您选择除“刚性”以外的任意运动类型时，会相对于捕捉点开放自由度。
  • 运动限制：为已开放的自由度设定运动范围。不同类型的联接，开放的自由度数各不相同。例如，圆柱联接可分别设置旋转和滑动的运动范围，而旋转联接仅具备旋转自由度。
• 对于标准约束，通过绑定几何图元来限制零部件之间的自由度。
  • 偏移限制：设定零部件在偏移方向上可移动的范围。例如对于“角度约束，您可以指定角度的最小值与最大值。
