“约束零部件”工具可定义几何约束来相对于彼此放置零部件。

类型

选择一种约束类型以定义如何相对于彼此放置零部件：

• 对齐 ：放置零部件，使其选定的几何图元彼此齐平、重合或同心。
• 角度 ：放置零部件，使其选定的几何图元彼此之间保持相对角度。
• 中心：将一个零部件放置在另一个零部件的两个面之间。
• 相切 ：定位两个零部件，使第一个零部件上的一个选择与第二个零部件上的几何图形保持相切。

几何图元

选择每个零部件上的几何图元，以相对于另一个零部件进行约束。

角度参考（仅限角度约束类型）

当您在两个平面对象之间添加角度约束时，可以采用几种不同的方法进行求解。若要使结果更可预测，请选择线性边或草图线来用作角度参考的轴。

所有面（仅限相切约束类型）

启用“所有面”，可让零部件 1 的选定面跨零部件 2 选定实体的所有面过渡。取消选择“所有面”，可使零部件 1 的选定面仅与零部件 2 的选定面保持相切。

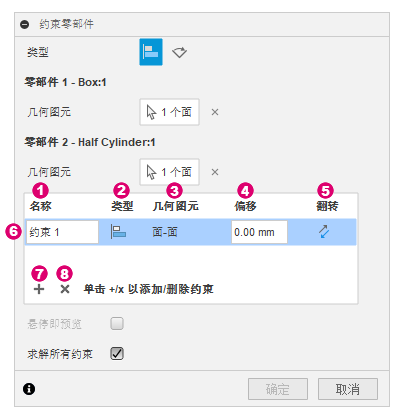

约束表

1. 名称：为约束输入一个有意义的名称，或者接受默认名称。
2. 几何图元：显示为该约束行选择的几何图元。
3. 偏移
   • 距离偏移（对齐）：输入要在选定几何图元之间偏移的距离值。
   • 角度偏移（角度）：输入选定几何图元之间的相对角度的角度值。
4. 翻转 ：翻转选定几何图元的方向。
5. 约束行：添加更多行以创建集。
6. 添加约束 ：向表中添加新的约束行。
7. 删除约束 ：删除活动的约束行。

几何图元列

显示的几何图元对表示该约束行的受约束的几何图元。

例如，如果为零部件 1 选择了一个面，为零部件 2 选择了一条边，则表中将显示 Face-Edge。

如果没有为任何一个零部件选择几何图元，则表中将显示 Undefined。

如果只为零部件 1 定义了几何图元，则表中将显示 Face---。

偏移限制（“对齐”和“角度约束”类型）

偏移限制：启用后可设定约束在偏移方向上可移动的数值范围。

• 最小值：指定偏移范围的下限值。
• 最大值：指定偏移范围的上限值。
• 将偏移值设为静止位置：启用后可将“偏移”数值作为静止位置。偏移值必须介于最小值与最大值的范围之内。

悬停时预览

当光标悬停在有效的几何图元选择上时，显示第二个零部件在画布中的位置。

求解所有约束

选中该选项可预览活动的约束以及表中的所有现有约束和时间轴中之前创建的约束。

对齐类型

当您创建对齐约束时，选定几何图元的方向由几何图元类型的组合自动确定。例如，如果您选择两个平面，它们将彼此齐平。如果您选择一个圆柱面和一条圆形边，它们将彼此重合。

对齐类型包括：

• 共面或重合：放置选定的几何图元，使它们占据相同的空间或延伸平面。
• 同心：放置选定的几何图元，使它们的中心轴或中心点对齐。
