部件约束

约束几何图元以相对于彼此放置两个或更多零部件,减少部件中的自由度,并在涉及的零部件之间创建约束关系

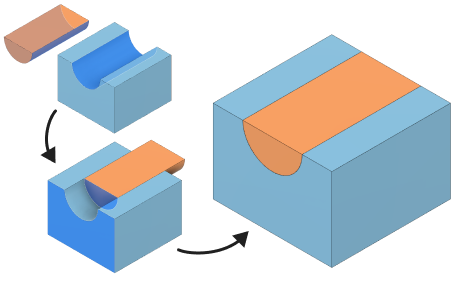

约束部件示例

“设计”>“装配”>“约束零部件”约束图标

若要创建约束,请选择两个零部件上的面、边或顶点,使它们齐平、重合、同心或成一个角度。然后,指定偏移距离或角度。

您可以一次创建多个约束以构建集。

约束类型

对齐

“对齐约束”对齐图标 可放置零部件,使其选定的几何图元彼此齐平、重合或同心。

选定几何图元的方向由几何图元类型的组合自动确定。例如,如果您选择两个平面,它们将彼此齐平。如果您选择一个圆柱面和一条圆形边,它们将彼此重合。对齐类型包括:

角度

“角度约束”角度图标 可放置零部件,使其选定的几何图元彼此之间保持相对角度。

当您在两个平面对象之间创建角度约束时,可以采用几种不同的方法进行求解。为了获得更可预测的结果,请选择线性边或草图线来用作角度参考的轴。

中心

“中心约束”将一个零部件放置在另一个零部件的两个面之间。

您的几何对象选择将决定零部件之间的相对位置,具体方式如下:

相切

“相切约束”会定位两个零部件,使第一个零部件上的一个选择内容保持与第二个零部件上的几何图元相切。

创建相切约束并选择面几何图元时,可以选择为第二个零部件启用“所有面”。如果“所有面”处于启用状态,则零部件 1 的选定面可以跨零部件 2 选定实体的所有面过渡。如果未选择“所有面”,则零部件 1 的选定面将仅与零部件 2 的选定面保持相切。

注意:“相切约束”以前称为“正切关系”。若要重新创建与“相切关系”相同的行为,请启用“所有面”设置。

约束集

约束集可以包含不同的约束类型。在对话框中,表中的每一行表示一个约束。

当您创建单个约束或一组约束时,它将显示在“浏览器”“关系”>“约束”文件夹中。

如果您创建一个约束集,则各个约束行将嵌套在其下面。

  1. 各个约束
  2. 约束集
  3. 集中的各个约束

默认受约束位置

若要在新设计中设置新约束的默认位置,请在右上角打开“首选项”,然后导航到“设计”>“装配”。找到“默认受约束位置”设置,然后选择一个默认设置:
