联接原点参考
“联接原点”命令用于在 Fusion 中的零部件上定位联接原点。联接原点定义用于关联联接的零部件的几何图元。
“设计”>“装配”>“联接原点”
模式
选择几何图元以定义联接原点。
| 联接原点模式 | 示例 |
|---|---|

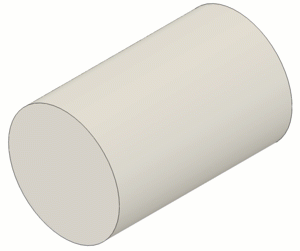

 简单：在面、边或点上创建联接原点以定位零部件。 |
 |

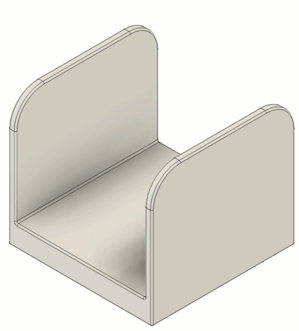

 在两个面之间：创建位于两个选定面中间的联接原点以定位零部件。 |
 |

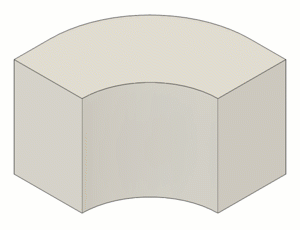

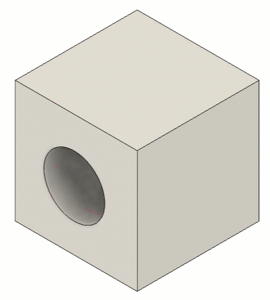

 两条边的交点：在两条边的延伸交点处创建联接原点以定位零部件。 |
  |
平面、边和捕捉
选择几何图元以定义联接和联接原点。
| 选项 | 操作 |
|---|---|
| 平面 1 | 选择一个面。 |
| 平面 2 | 选择另一个面 |
| 边 1 | 选择边 |
| 边 2 | 选择非平行边 |
| 捕捉 | 选择捕捉点以放置联接原点 |
“对齐”部分
调整联接的角度、偏移和方向以对齐联接。
角度、偏移、翻转和重定向
| 选项 | 操作 |
|---|---|
| 角度 | 在创建联接时，旋转联接原点的参考坐标系以对齐零部件 |
| 偏移 X | 沿 X 轴偏移联接原点 |
| 偏移 Y | 沿 Y 轴偏移联接原点 |
| 偏移 Z | 沿 Z 轴偏移联接原点 |
翻转  |
在创建联接时翻转联接原点以对齐零部件 |
| 重定向 | 选择两个轴以重定向联接原点 |
| Z 轴 | 选择 Z 轴。 |
| X 轴 | 选择 X 轴 |
