避免在钻孔时发生碰撞

钻孔的碰撞避让功能可降低碰撞几率，从而有助于生成更安全的刀具路径：

• 若要避免轴或夹头与零件之间发生碰撞，请使用“刀具”选项卡上的“轴和夹头”设置。
• 若要避免在执行连接移动时刀具的切削部分与零件之间发生碰撞，请使用“连接”选项卡上的“退刀策略”设置。

将碰撞避让用于钻孔

1. 在“制造”工作空间工具栏中，选择“铣削”>“钻孔”>“钻孔”。此时将显示“钻孔”对话框。

2. 在“刀具”选项卡上，选中“轴和夹头”复选框。

3. 从“轴和夹头模式”下拉菜单中，选择在轴或夹头与零件之间可能发生碰撞时要执行的操作。例如，选择“跳过碰撞孔”会从检测到碰撞的刀具路径中移除所有孔。

4. 在“轴间隙”中输入一个值。

5. 在“夹头间隙”中输入一个值。

6. 在“连接”选项卡上，确认“忽略过切”复选框处于取消选中状态。此时将显示“退刀策略”和“安全距离”设置。

   重要提示：在初始编程阶段选择“忽略过切”非常有用，该选项可以缩短计算时间。但在完成刀具路径之前，建议取消选择此选项并检查过切。

7. 从“退刀策略”下拉菜单中，选择“避免碰撞”。

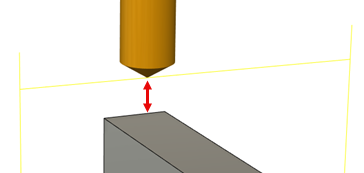

8. 指定“安全距离”以使刀具在连接移动期间远离零件的表面。



9. 对剩余钻孔操作进行编程，然后单击“确定”。
