钻孔策略

“钻孔”刀具路径是用于在工件中创建孔的常用加工过程。它在铣削和车削环境中的功能相同。

此功能通常会触发 CNC 控制器中可用的固定循环。这些循环包含用于各种孔加工任务的常见运动。

用于创建孔的钻孔刀具路径。

通过从模型、孔边、草图形状和点中拾取圆柱孔面，可以选择钻孔位置。还有其他选项可帮助您“选择相同直径”、合并共线同心孔、合并匹配相同深度的孔以及合并匹配相同起始高度的孔。

钻孔循环类型支持基本钻孔、深钻孔、沉头孔、镗孔和攻螺纹。最终 NC 代码中的固定循环输出取决于选择的后处理器和机床的功能。

Fusion 的“制造”工作空间中的钻孔选项。

“制造”>“铣削”>“钻孔”>“钻孔”

“制造”>“车削”>“钻孔”>“钻孔”

多轴钻孔

“钻孔”策略支持多轴加工，可让您使用多轴加工的高级功能高效精准地为复杂的形状钻孔。此功能对于具有斜孔或非垂直孔的零件非常有用，在这些零件中，传统的 3 轴钻孔方法可能很难在一次操作中获得所需的结果。

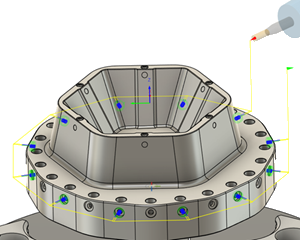

多轴钻孔刀具路径。

多轴钻孔引入了三种新的加工类型：

4 轴

现在，您可以轻松地为加工设置定义旋转轴。默认情况下，将垂直于此轴钻孔。对于 4 轴加工，您可以选择不与 Z 轴对齐的孔，如斜孔或倾斜曲面上的孔：

• 对于圆柱体上的孔之类的情况，指定孔轴是否必须与旋转轴相交。
• 对于立方体上的孔之类的情况，允许孔轴在垂直平面中发生位移。
• 设置倾斜角度来倾斜孔以使其远离垂直平面。

5 轴

此选项允许您使用全 5 轴移动加工孔。它非常适合需要刀具倾斜才能到达某些区域的复杂孔形状。您可以定义轴限制并设置相对于刀具轴的最小和最大倾斜角度。

孔选择

当您选择 4 轴或 5 轴加工类型时，系统将自动限制您可以在“形状”选项卡上选择的孔。这种过滤基于您已在多轴选项卡中定义的轴设置。对于 3 轴，过滤更简单。它只允许您选择与 Z 轴对齐的孔。

刀具路径输出和限制

使用 4 轴或 5 轴加工时，刀具路径将生成为详细移动（展开路径），而不是简化的固定循环。因此，主轴和进给速率不同步，所以多轴模式尚不支持螺纹加工、攻螺纹和后部镗孔等操作。此外，某些刀具路径排序选项取决于具有固定的 Z 轴。例如：

• “按 X 排序”仅在 Z 轴锁定时起作用，因此它仅在 3 轴加工中可用。
• 加工边界也需要固定的 Z 轴，因此它们在 4 轴或 5 轴加工中不受支持。
