成形铣刀

成形铣刀是一种专门用于创建复杂形状和轮廓的切削刀具。这些工具是定制的，旨在匹配专业工作所需的特定形状。标准铣刀（如立铣刀）可以加工平坦曲面和三维形状，而成形铣刀则适用于切削复杂的 2D 轮廓、曲线和型腔。成形铣刀可以最大限度地减少换刀需求并减少所需的加工操作次数，从而帮助缩短周期时间。

若要创建成形铣刀，必须为刀具一半的闭合轮廓创建草图或上传 CAD 工程图。然后，Fusion 会绕轴旋转该半个轮廓。

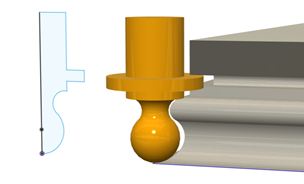

成形铣刀仿真旁边的半轮廓草图

注意：建议不要使用成形铣刀加工三维形状，因为 Fusion 会基于近似的端铣刀生成刀具路径，即使在仿真过程中显示成形铣刀也是如此。

补偿点

补偿点是成形铣刀上的特定位置，可帮助其遵循要切削的形状。它可确保成形铣刀的位置正确，从而精确地进行切削。



补偿点	轮廓选择	生成的刀具路径

您可以自己设置补偿点，也可以让 Fusion 自动选择。如果自动设置，补偿点将与刀尖齐平放置，并与刀具的最宽直径对齐。

如果需要调整刀具的切削高度，请在刀具库中编辑成形铣刀时更改“刀尖偏移”。


	1.红点表示补偿点。 2.黑点表示从其驱动刀具路径的点。它基于补偿点进行计算，并表示刀具的 Z 偏移。

成形铣刀可与大多数 2D 和 3D 铣削策略配合使用。但是，它们与大多数多轴铣削策略不兼容。
