孔模板编辑器

孔模板编辑器使您可以直接在 Fusion 中定义和管理孔加工模板，从而实现更精确和自动化的孔识别和加工工作流。在处理需要特定加工策略的复杂或自定义孔几何形状时，此工具特别有用。

扩展孔签名

使用圆柱体、圆锥体和圆环体段构建详细的签名。每个段的尺寸可以是一个具体值，可以在某一范围内，也可以是任意大小。图形预览会在您编辑时更新。

颜色、螺纹和 PMI 匹配

（可选）按模型颜色、圆柱体段上的螺纹规格或基于 PMI 的尺寸和公差限制匹配。

拾取并预览

直接从模型中拾取孔签名，并预览当前与签名匹配的孔。

模板优先级

分配优先级以控制应用多个模板时哪个模板首先匹配。

操作控制

添加、移除、重新排序和编辑模板使用的操作，包括为操作选择特定刀具。

在模板库中创建孔模板

1. 确保在“首选项”对话框中启用了“孔模板编辑器”预览功能。

2. 在“制造”工作空间工具栏上，在任意选项卡中，单击“管理”>“模板库”。

   此时将打开“模板库”对话框。

3. 在“模板库”中，单击“我的模板”部分下的“本地”。

4. 单击“新建” 以创建新孔模板或从所选项新建孔模板。

   • 新孔模板 - 创建不包含任何预定义几何形状的新孔模板。

   • 从所选项新建孔模板 - 基于画布上的选定孔创建新孔模板。

     此时将打开“创建孔模板”对话框。

5. 在“常规”选项卡中，指定“显示颜色”、“匹配公差”和“模板优先级”。

   • 显示颜色 - 您在此处选择的颜色用于在“孔识别”中直观地区分画布上的孔模板，这样在加工操作过程中更容易识别。
   • 匹配公差 - 此公差用于检查模板的签名是否与模型上的孔匹配，而不是用于加工。
   • 模板优先级 - 当多个模板匹配一个孔时，使用此优先级。使用它来为更有针对性的模板赋予较高的优先级，而为其他常规模板赋予较低的优先级。

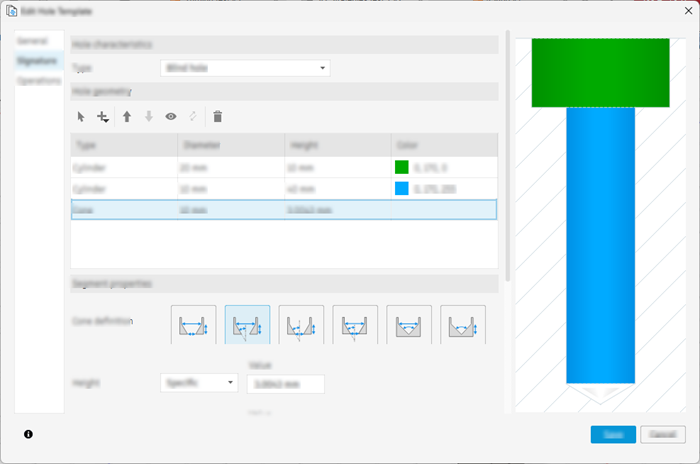

6. 在“签名”选项卡中，通过指定参数（如直径、段高度、螺纹类型和其他相关属性）来定义孔的每个段。段的尺寸可以设置为具体的值、在给定的范围内，或是任意大小。



7. 在“操作”选项卡中，定义对孔的每个段应用的加工操作。这样可以全面设置孔加工过程。

8. 单击“保存”。

   现在，新的孔模板在模板库中可用，并且可以在孔识别策略中使用。
