2D 型腔识别

型腔识别可在对刀具路径进行编程时自动选择闭合型腔。对具有大量不同尺寸的型腔的零件进行编程时，这可以节省大量时间。型腔识别仅选择边，而不选择面。型腔识别仅适用于“2D 轮廓”、“2D 自适应”和“2D 型腔”。

创建刀具路径时，可以通过指定型腔的拐角半径和深度的范围来控制型腔选择。

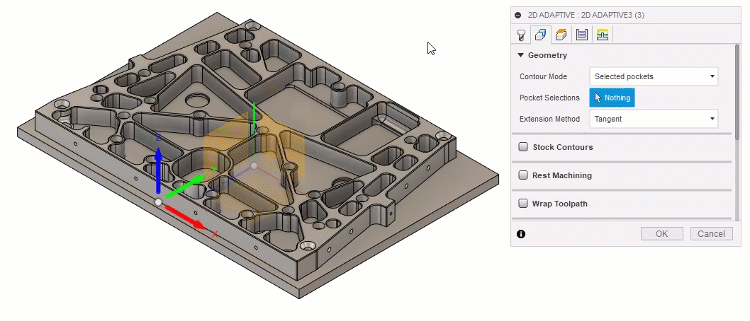

下面的动画显示了手动选择型腔和使用型腔识别自动选择型腔之间的区别。

转角半径

拐角半径是指模型拐角的内半径。“最小拐角半径”值应匹配您要加工的刀具的半径，或大于该半径。

在“制造”工作空间中，您可以使用“检查”>“测量”工具检查型腔内部拐角的半径。您也可以单击画布上的拐角边，并在画布的右下角查看半径信息。

对于要通过型腔识别选择的型腔，其所有拐角半径均需在指定的“最小拐角半径”和“最大拐角半径”值范围内。

在下面的示例中，最小的拐角半径为 2 毫米，最大的拐角半径为 7 毫米。对于要手动识别的型腔，“最小拐角半径”需要等于或小于 2 毫米，并且“最大拐角半径”需要等于或大于 7 毫米。

最小拐角半径 = 2 毫米

最大拐角半径 = 7 毫米

型腔深度

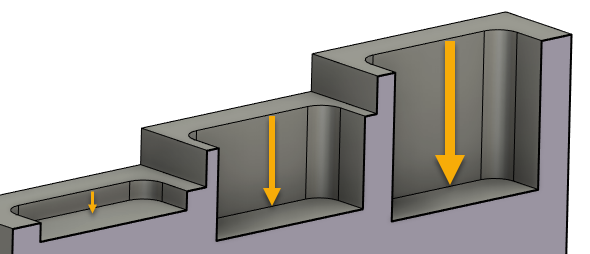

型腔深度相对于每个型腔，该深度是按照型腔顶部与底部之间的距离测量的。

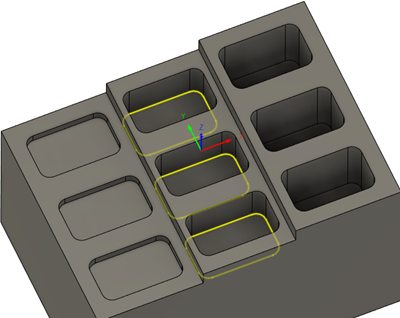

您可以使用“最小深度”和“最大深度”参数控制识别哪些型腔。在下面的示例中，型腔深度从左侧开始依次为 5 毫米、10 毫米和 15 毫米。若要仅识别 10 毫米（中间型腔），必须在“最小深度”中输入大于 5 毫米的值，在“最大深度”中输入小于 15 毫米的值。

孔和圆形型腔

在几何上，孔和圆形型腔是相同的。使用“包括孔”参数可允许型腔识别在选择中考虑圆形型腔和孔，然后使用“最小孔直径”控制选择哪些圆形型腔和孔。“最小拐角半径”还可限制选择的圆形型腔。通常，“最小拐角半径”设置为等于您所使用的刀具的半径，这意味着刀具不适合的任何圆形型腔都不会包含在选择中。

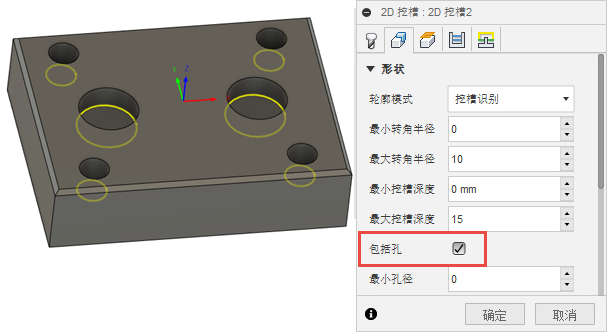

在下面的示例中，当选择了“包括孔”时，型腔识别将选择模型中存在的所有圆形型腔和孔。

如果要仅加工两个圆形型腔，而不包括拐角中的四个孔，请在“最小孔直径”中输入大于拐角中孔直径的值。

本视频将介绍如何以及何时使用“挖槽识别”选择选项。

时长：3:50
