自动识别 2D 挖槽

1. 在“制造”工作空间工具栏上，单击“铣削”>“2D”>“2D 轮廓”、“2D 自适应清洁”或“2D 挖槽”。

   “刀具路径”对话框将会打开。

2. 在“几何图元”选项卡上，从“轮廓模式”下拉列表中，选择“型腔识别”。

   系统会显示与型腔转角半径、挖槽深度和孔包含相关的更多选项。

3. 在“最小拐角半径”中指定一个值。如果将值指定为 0，则会在型腔识别中包含具有直角边的拐角。

4. 在“最大拐角半径”中指定一个值。

5. 在“最小挖槽深度”中指定一个值。

6. 在“最大挖槽深度”中指定一个值。

7. 如果要加工圆形挖槽或孔，请选中“包括孔”复选框。

8. 如果要从选择中删除小孔，请在“最小孔直径”中指定大于小孔直径的值。

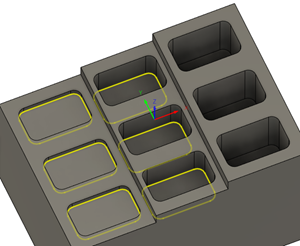

   画布上将显示所有检测到的型腔的预览。



观看此视频，了解如何在零件上使用挖槽识别，以及其如何适应设计更改，例如通过使用表达式。
