多轴钻孔概述

“多轴钻孔”策略可让您使用多轴加工的高级功能高效精确地为复杂的形状钻孔。现在，您可以轻松创建更复杂的零件，从而增强您的制造流程。此功能对于具有倾斜孔或非垂直孔的零件非常有用，在这些零件中，传统的钻孔方法可能很难在一次操作中获得所需的结果。

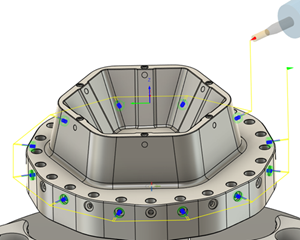

多轴钻孔刀具路径。

此功能引入了三种新的加工类型：

极轴

极轴模式会为钻孔操作添加标准链接，同时保持切削移动的循环输出。这能让您在必要时保持在加工限制范围内。在此模式下，只能加工与同一轴对齐的孔。您可以选择平整面（通常是圆柱体的末端）上的孔。

4 轴

现在，您可以轻松地为加工设置定义旋转轴。默认情况下，将垂直于此轴钻孔。对于 4 轴加工，您可以选择不与 Z 轴对齐的孔，如斜孔或倾斜曲面上的孔：

• 对于圆柱体上的孔之类的情况，指定孔轴是否必须与旋转轴相交。
• 对于立方体上的孔之类的情况，允许孔轴在垂直平面中发生位移。
• 设置倾斜角度来倾斜孔以使其远离垂直平面。

5 轴

此选项允许您使用全 5 轴移动加工孔。它非常适合需要刀具倾斜才能到达某些区域的复杂孔形状。您可以定义轴限制并设置相对于刀具轴的最小和最大倾斜角度。

孔选择

当您选择 4 轴或 5 轴加工类型时，系统将自动限制您可以在“形状”选项卡上选择的孔。这种过滤基于您已在多轴选项卡中定义的轴设置。对于 3 轴和极轴加工，过滤器更为简单。它只允许您选择与 Z 轴对齐的孔。

刀具路径输出和限制

使用 4 轴或 5 轴加工时，刀具路径将生成为详细移动（展开路径），而不是简化的固定循环。因此，主轴和进给速率不同步，所以多轴模式尚不支持螺纹加工、攻螺纹和后部镗孔等操作。此外，某些刀具路径排序选项取决于具有固定的 Z 轴。例如：

• “按 X 排序”仅在 Z 轴锁定时起作用，因此它仅在 3 轴和极轴加工中可用。
• 加工边界也需要固定的 Z 轴，因此它们在 4 轴或 5 轴加工中不受支持。
