控制几何拟合检查结果的显示

从用于几何拟合的探测形状操作导入机床生成的结果文件。

在浏览器的“结果”节点下，确保检查结果可见。

在包含检查结果的文件夹上单击鼠标右键，然后选择“几何拟合显示选项”。

在“几何拟合显示选项”对话框中，选中“测量点”复选框以显示测头检查几何特征的测量点。

提供了更多选项以用于控制结果在画布上的显示。

可选步骤：

• 要显示或隐藏低于、位于或高于指定形状公差的点，请单击“过滤点”按钮。
• 要更改点指示器的大小和每个测量几何特征的形状公差边界，请单击并拖动“比例”滑块。
• 若要显示每个几何特征与其理想形状的许用偏差，请选中“形状公差限值”复选框。

单击“确定”。

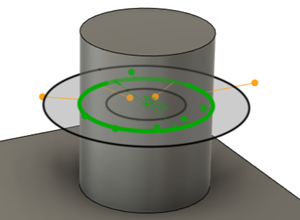

圆在凸柱上的几何拟合。

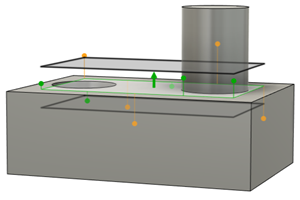

平面在面上的几何拟合。
