刀具的 GTC 软件包和 P21 文件

您可以从 P21 文件和通用刀具目录 (GTC) 包 (.zip) 导入 Fusion 支持的刀具。P21 文件包含用于定义刀具形状的特性，这些特性在导入过程中会映射到 Fusion 的刀具参数。GTC 软件包中包含刀具的特性（P21 文件）和刀具的模型（STEP 文件）。这些文件和软件包通常可从刀具供应商或制造商处下载。

重要说明：

• 不受支持刀具的导入错误：导入不受支持的刀具会导致错误。例如，不受支持的刀具包括双刀片夹持、斜槽和用于 PrimeTurning 的刀具。有关受支持刀具的列表，请参见支持的刀具参考。

• 来自供应商或制造商的错误或警告：刀具供应商或制造商提供的文件和软件包中的刀具数据可能不正确或不完整。这会导致在导入期间出现错误或警告。如果存在问题，错误或警告会提供更多详细信息。

• GTC 软件包中的刀具模型：从 GTC 软件包导入刀具时，Fusion 当前不使用刀具的模型（STEP 文件）。刀具的几何形状通过软件包的 P21 文件进行定义。

错误和警告

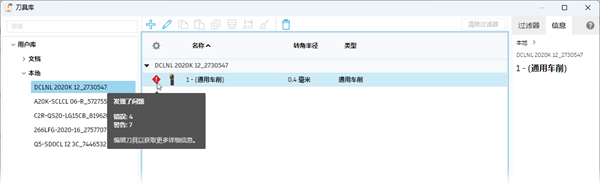

如果导入的刀具存在任何导入问题，Fusion 会通过在刀具旁边显示错误图标 或警告图标 来指示这些问题。编辑刀具，了解有关导入问题的更多详细信息。

当刀具参数缺少值时，会发生导入错误。这可能是因为文件中最初不包含值，或者文件中的值不受 Fusion 支持。在提供有效值之前，不能使用该刀具。

当 Fusion 为刀具参数指定默认值时，会出现导入警告。这是因为文件中最初不包含值，或者文件中的值不受 Fusion 支持。在使用该刀具之前，请验证参数的默认值。

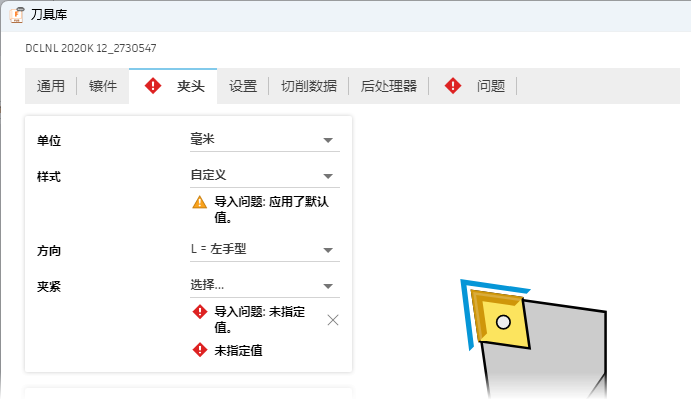

在编辑刀具时打开的对话框中，如有任何选项卡包含存在导入错误的参数，它们都会以红色亮显。
