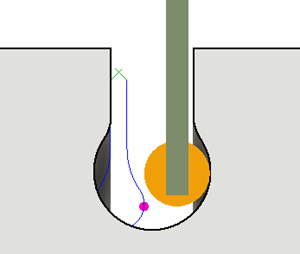

生成车削轨迹刀具路径

在“制造”工作空间工具栏上，单击“车削”>“车削”>“车削面”。

“跟踪”对话框将会打开。

在“刀具”选项卡上，单击“选择”以选取刀具。如果尚未创建要使用的刀具，请在“刀具库”对话框的左侧面板中，从“Fusion 库”的“车削刀具”库中选取刀具。

在“刀具设置”组中，选择“主轴旋转”选项。

正向（顺时针）和反向（逆时针）是从夹头后面查看时相对于主轴的方向。请确保主轴朝刀具上的镶件旋转。

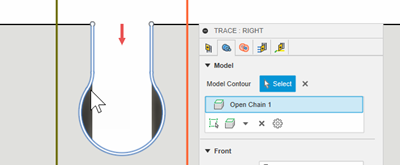

在“形状”选项卡上，从模型或草图选择模型轮廓以驱动刀具路径。

您可以包含 Z 轴中的刀具路径区域，并使用前侧和后侧边界。可以通过输入“偏移”值来延伸选定的“前侧模式”或“后侧模式”。

在“半径”选项卡上，调整要在 X 轴方向上加工的区域。在 “外半径”上设置切削起点，在“内半径”上设置切削终点。

在“加工路径”选项卡上，从“侧边补偿”下拉菜单选择一个选项，以确定要加工模型轮廓的哪个侧边。

可选步骤：

• 若要沿轮廓执行更安全的退刀后移，请选中“按曲线返回”复选框。
• 要在“侧边补偿”未设置为“中心”时为引导移动使用固定方向，请在“连接”选项卡中选择“使用固定引导方向”。
• 若要使用开槽刀具的后边进行切削，可以通过选中“刀具宽度补偿”复选框来补偿刀具宽度，并检查模型的后边是否过切。

单击“确定”。
