创建和填充自定义表

学习如何在 Fusion 的“工程图”工作空间中使用“表格”命令在图纸上创建自定义表。

创建自定义表

1. 在工具栏上，选择“表格”>“表格” 或“表格”>“自定义表”。

   此时将显示“表格”对话框。

2. 在“表格”对话框中，选择“自定义表”作为表格的“类型”。

   自定义表将显示在光标处。

3. 单击以将自定义表放置在图纸上。

   自定义表将显示在图纸上，并亮显表头单元。

   此时将显示“编辑表格”对话框。

4. 在“编辑表格”对话框中，选择“表格方向”：

   • 向上：将表头放置在底部，并从下到上对行进行排序。
   • 向下：将表头放置在顶部，并从上到下对行进行排序。

5. 调整单元、行和列的“文本对齐”：

   • 单击一个单元，然后从对话框的下拉列表中选择文本对齐选项。
   • 单击行编号，然后选择文本对齐选项以调整整行。
   • 单击列标签，然后选择文本对齐选项以调整整列。

6. 使用“编辑列”和“编辑行”工具插入或删除列和行。

7. 单击“关闭”。

自定义表将显示在图纸上。

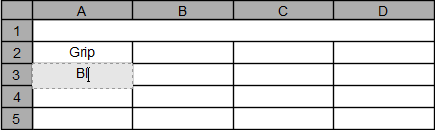

填充自定义表中的单元

1. 单击以选择表格。

2. 双击一个单元。

   光标提示将显示在该单元中，并且“文本”对话框将会显示。

3. 在“文本”对话框中，调整文本格式设置：

   • 字体：从下拉列表中选择一种字体。
   • 高度：以当前单位指定文本高度。
   • 粗体
   • 斜体
   • 下划线
   • 文本对齐：从下拉列表中选择文本对齐。
   • 符号：从弹出菜单中选择符号以将其插入单元。

4. 输入要在单元中显示的文本。

5. 可选：双击另一个单元，然后重复步骤 3。

6. 单击“关闭”。

所编辑单元的新内容将显示在图纸上的表格中。

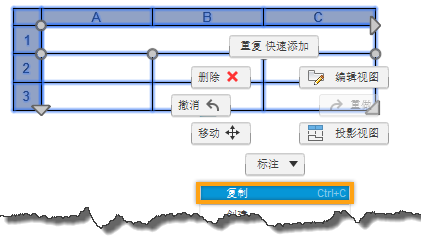

复制自定义表

可以将自定义表复制到同一张图纸、同一个工程图中的不同图纸以及其他工程图。

1. 单击要复制的自定义表以将其选中。

2. 在选定的表上单击鼠标右键以显示菜单。

3. 选择“复制”。



4. 在图纸中要将表复制到的任意位置单击鼠标右键，然后选择“粘贴”。

   此时将显示“移动”对话框。

5. 单击图纸中的任意位置以指定基准点。

6. 将光标移动到所需位置，然后再次单击以将表放置在图纸上。

7. 在“移动”对话框中，单击“确定”。

   系统将复制表并且该表将显示在图纸上。

提示

• 将表格放置在图纸的下半部分，以将列标签翻转到表格的底部。编号的行按从下到上的顺序排序。
• 按 Shift 键可锁定或解锁表格翻转功能。
• 在浏览器中，您可以在部件上单击鼠标右键，然后单击“表格”以创建自定义表。
• 单击以选择单元、行编号或列标签，然后拖动灰色圆形夹点以调整表格中单元、行和列的大小。
• 按 Shift 键并单击以选择表格中的多个单元。
• 选择表格，然后单击并拖动蓝色箭头夹点将表格拆分为多个表格部分，或者将多个部分合并为一个表格部分。
• 按 Ctrl+C (Windows) 或 Command+C (MacOS) 键可复制选定单元的内容。
• 按 Ctrl+V (Windows) 或 Command+V (MacOS) 键可将剪贴板的内容粘贴到选定单元中。
• 按 Enter 键可导航到列中的下一个单元。
• 按 Tab 键可导航到行中的下一个单元。
• 按箭头键可向上、向下、向左或向右导航到下一个单元。
• 与 Microsoft Excel 类似，可以使用 sum 和 average 等数学公式。
• 按 Ctrl+C (Windows) 或 Command+C (MacOS) 和 Ctrl+V (Windows) 或 Command+V (MacOS) 复制自定义表。
