创建修订云线
创建新的修订云线
了解如何在 Fusion 的“工程图”工作空间中使用“修订云线”命令创建云线形对象来让用户注意每个工程图的特定更改或部分。

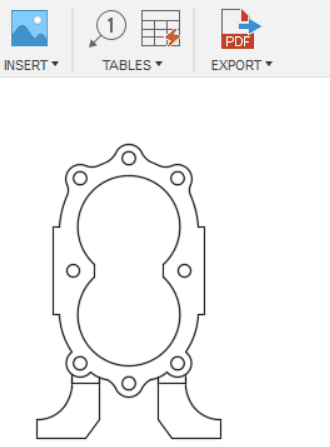

- 选择“表格”>“修订云线”
。 - 单击以指定修订云线的第一个点。
- 单击以指定修订云线的下一个点。
- （可选）继续指定修订云线的点。
- 按
Enter键或单击绿色钩形符号以完成“修订云线”命令。
修订云线将显示在图纸上。
注意：修订云线不会随视图一起移动，它从根本上说是一个放置在工程图之上的草图。
编辑修订云线
- 单击以选择要编辑的修订云线。
- 使用灰色夹点来修改修订云线的大小和外观。
- 在云线外单击以完成编辑。
