创建修订标记

创建新的修订标记

了解如何在 Fusion 的“工程图”工作空间中使用“修订标记”命令创建带有和不带引线的非关联和关联修订标记。

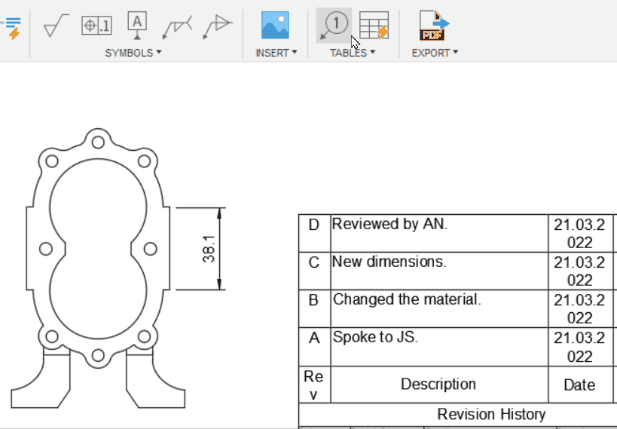

1. 选择“表格”>“修订标记”。

   此时将显示修订标记对话框。

2. （可选）如果您有更多修订可供选择，可以从“修订”下拉列表中选择其他修订。

3. 选择一个对象或指定一个用于放置修订标记的点。

4. 单击“关闭”以完成“修订标记”命令。

系统即会将修订标记放置在图纸上。

编辑修订标记

1. 双击要编辑的修订标记。
2. 从“修订”下拉列表中，选择其他修订。
3. 单击“关闭”。
