创建修订历史表

了解如何在 Fusion 的“工程图”工作空间中的图纸上创建修订历史表。

创建新的修订历史表

1. 在工具栏上，选择“表格”>“修订历史”。

   此时将显示“表格”对话框。

2. 在“表格”对话框中，确保选择了“修订历史”作为“类型”。

   空修订历史表将显示在光标处，并且其大小自动与标题栏的大小匹配。

3. 单击以将修订历史表放置在图纸上。

   修订历史表将显示在图纸上。标题栏中的修订属性（也是称为“REV”的自定义属性）现在由修订历史表驱动。

4. 双击空白描述单元以添加修订的描述。

编辑修订历史表

1. 双击修订历史表。

   此时将显示“修订历史”对话框。

2. 调整“表格方向”：

   • 向上：将表头放置在底部，并从下到上对行进行排序。
   • 向下：将表头放置在顶部，并从上到下对行进行排序。

3. 调整修订历史表中列的显示和顺序：

   • 选中某一列可包含该列。
   • 取消选中某一列可排除该列。
   • 选择某一列，然后单击“向上”箭头可将其向上移动。
   • 选择某一列，然后单击“向下”箭头可将其向下移动。

4. 添加“常规行”以获得更多空间来容纳描述或可能需要添加的其他信息。

5. 调整修订历史表中行的显示：

   • 选择“自定义”选项可显示/隐藏所需的行：
     • 选中某一行可包含该行。
     • 取消选中某一行可排除该行。修订行会与修订标记一起从修订表中隐藏。
     • 删除选定的修订行。修订行会与修订标记一起从修订表中删除。

6. 调整“文本设置”：

   • 字体：从下拉列表中选择一种字体。
   • 高度：以当前工程图的单位指定文本高度。
   • 字型：添加粗体、斜体或下划线强调。
   • 文本对齐：选择对齐选项以设置文本格式。

7. 添加一个修订行。

8. 单击“关闭”。

更改修订范围

1. 在浏览器中，展开“文档设置”节点（如果尚未展开）。

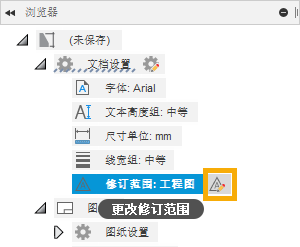

2. 将光标悬停在“修订范围”节点上，然后单击其旁边的“更改修订范围”图标。



   此时将显示“文档设置”对话框，并展开该对话框的“修订历史”部分。

3. 调整“修订范围”：

   • 工程图（从图纸到工程图）：所有现有的修订表和修订标记都会从所有图纸中移除。如果需要，可以将相同的修订历史表添加到工程图的每张图纸。
   • 图纸（从工程图到图纸）：所有现有的修订标记和修订表都会保留。如果需要，可以修改每张图纸上的修订历史表，以便工程图的每张图纸具有不同的修订历史表。

4. 调整“编号”：

   • 自定义
   • A、B、C
   • 1、2、3

5. 单击“确定”。

提示

• 在工程图模板中定义修订历史表。这将在使用模板创建工程图时自动在工程图纸中填充修订表。
• 将表格放置在图纸的下半部分，以将列标签翻转到表格的底部。编号的行按从下到上的顺序排序。
• 按 Shift 键可锁定或解锁表格翻转功能。
• 单击以选择表格，然后拖动灰色圆形夹点以调整行和列的大小。
• 选择表格，然后单击并拖动蓝色箭头夹点将表格拆分为多个表格部分，或者将多个部分合并为一个表格部分。
• 修订历史表中的文本大小与“文档设置”中指定的文本高度相匹配。当文本高度过大而无法容纳在图纸上的修订历史表中时，文本高度可能会缩放到较小的尺寸。
