“编辑明细表”参考
在 Fusion 的“工程图”工作空间的“编辑明细表”对话框中，您可以在图纸上编辑明细表的结构、表格方向和列。
访问“编辑明细表”对话框
在当前图纸上，双击明细表。
结构
选择明细表的结构。
- 第一级别：仅包含第一级零部件。
- 所有级别：包含部件中的所有零部件。
表格方向
选择表格行的排序方向。
- 向上：沿底部显示表头和列标签，并从下到上对零部件进行排序。
- 向下：沿顶部显示表头和列标签，并从上到下对零部件进行排序。
| 向上 | 向下 |
|---|---|
 |
 |
单位
为质量单位和质量精度选择所需的选项。
质量
从下拉列表中选择质量单位。
质量精度
从下拉列表中选择质量精度。

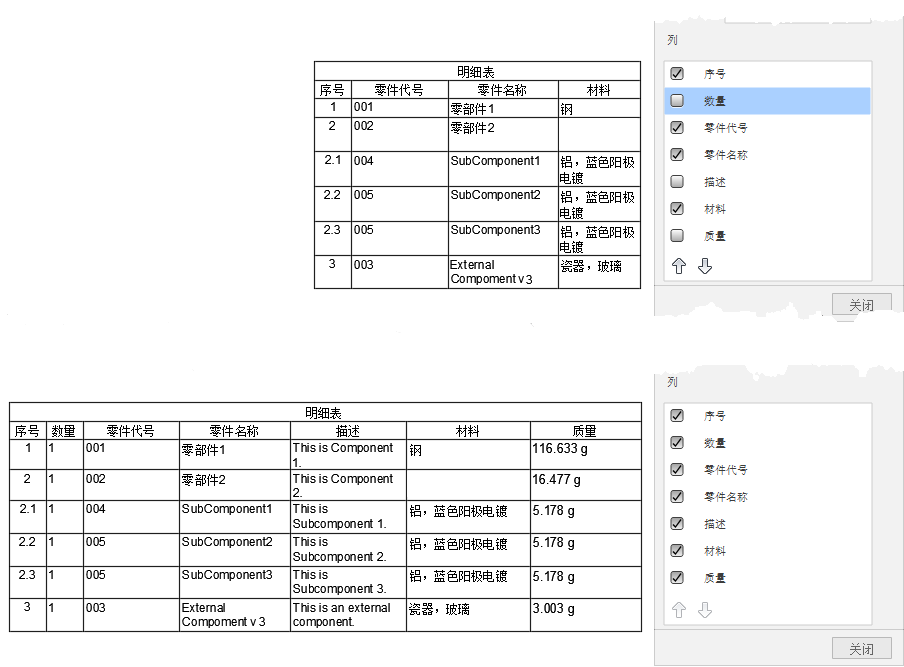

列
选择要在明细表中显示的列并调整列的顺序。
- 项目：显示项目编号以在工程视图中使用引出序号标识零部件。
- 数量：显示部件中零部件的数量。
- 零件代号：显示部件中零部件的零件代号。
- 零件名称：显示部件中零部件的零件名称。
- 描述：显示部件中零部件的描述。
- 材料：显示部件中零部件的物理材料。
- 质量：显示部件中零部件的质量。
选中列旁边的框可将其包含在明细表中。
取消选中列旁边的框可将其从明细表中排除。
单击向上箭头可在明细表中向左移动选定的列。
单击向下箭头可在明细表中向右移动选定的列。
Fusion Manage Extension
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
- 项目编号
- 生命周期
- 修订
- 状态
