活动 3：创建文本和引线注释

在本活动中，您将完成以下任务：

• 创建文本。
• 创建引线注释。
• 重新定位标注。
• 编辑文本。

前提条件

• 活动 2 已完成。

步骤

1. 创建文本。

   1. 在“文本”工具栏中，单击“文本”。



      “文本”命令位于“文本”下拉列表下。

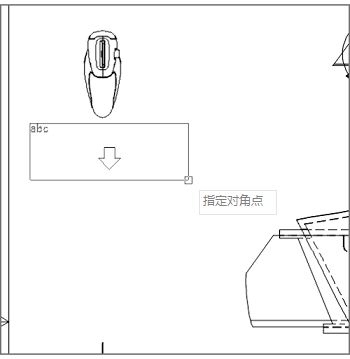

   2. 在前视图下面选择两个角点以创建文本框。



      在前视图下面选择两个角点以创建文本框。

   3. 在文本框中键入文字“Front View”。

   4. 单击文本框外部的任意位置以提交此操作。

   5. 重复该过程，以在其他视图（“Detail A”除外，该视图已进行标记）的下面添加文字。在另外三个文本框中分别键入以下文字：

   • Bottom View
   • Right View
   • NE Isometric View

2. 创建引线注释。

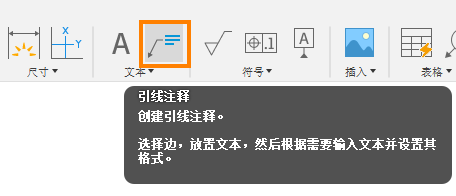

   1. 在“文本”工具栏中，单击“引线注释”。



      “引线注释”命令位于“文本”下拉列表下。

   2. 单击仰视图中的刀片以放置引线的起点。

   3. 单击该视图的外部以放置引线的终点。

   4. 键入文字“Steel Blade”

   5. 单击文本框外部的任意位置以提交此操作。

   提示：选择零件后，您会在对象上看到绿色的形状。这些形状称为对象捕捉点，它们可以帮助您在对象上指定某个精确点（例如端点、中点或中心点）。

3. 重新定位引线注释。

   1. 单击引线注释以将其激活。

   2. 单击任意灰色夹点，以将引线注释移动到新位置。

   3. 单击引线注释外侧的任意位置以提交此操作。

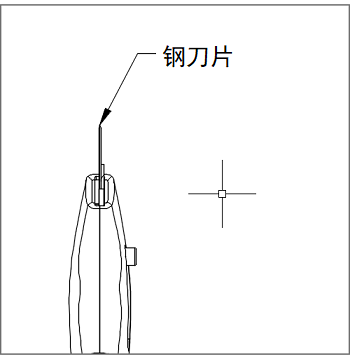

      引线注释。

4. 编辑文本。

   1. 双击引线注释以激活文本编辑器。

   2. 单击宽度滑块并将其拖动到右侧以将文字设置为 2 行格式。

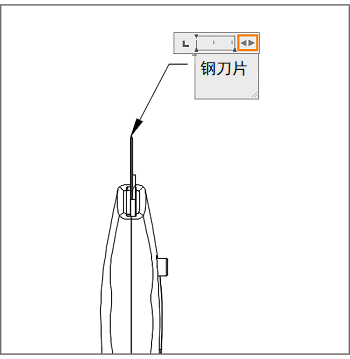

      激活的文本编辑器。

   3. 单击文本框外部的任意位置以提交此操作。

活动 3 概要

在本活动中，您完成了以下任务：

• 创建文本。
• 编辑文本。
• 创建引线注释。
• 重新定位标注。
