活动 4：创建尺寸标注

在本活动中，您将完成以下任务：

创建线性、对齐和直径标注。
重新定位尺寸标注。
使用基线和连续标注工具。

前提条件

活动 3 已完成。

步骤

创建线性标注。
1. 单击“尺寸标注”>“线性标注”。

  “线性标注”命令位于“尺寸标注”下拉列表下。

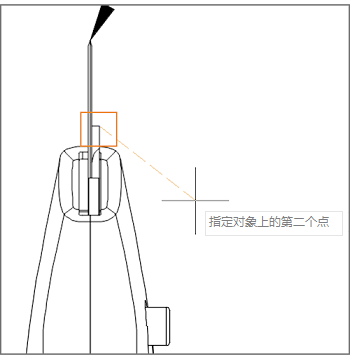

2. 使用对象捕捉来单击仰视图中的两个端点（如以下图像序列所示）。在光标位置将显示预览。

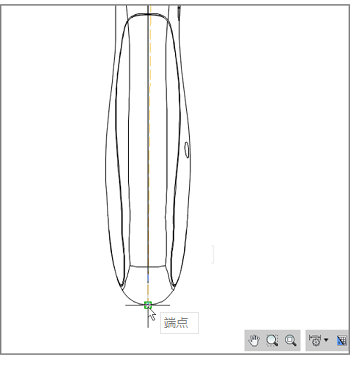

  对象捕捉。
3. 将光标向右拖动，然后再次单击以放置标注。

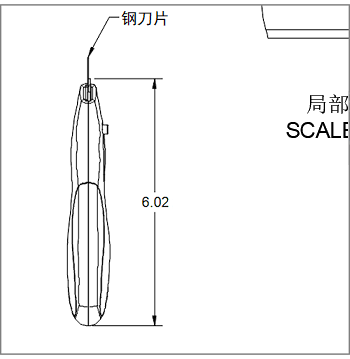

  放置的尺寸标注。

  注意：也可以按空格键，然后选择边以便只需单击一下即可创建标注。
4. 该命令会保持激活状态，以便创建其他标注。按 Esc 键终止“线性标注”命令。
创建对齐标注。
1. 单击“尺寸标注”>“对齐标注”。

  “对齐标注”命令位于“尺寸标注”下拉列表下。
2. 使用对象捕捉单击右视图上切割刀片的顶边和底部点（如下图所示）。
3. 将光标拖动至左侧，以查看标注的预览。
4. 再次单击以放置尺寸标注。

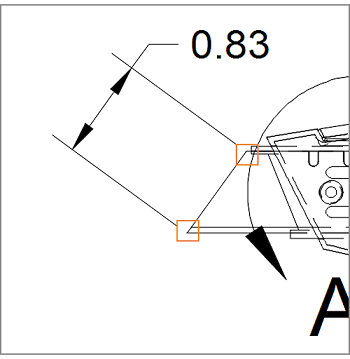

  放置的尺寸标注。
5. 该命令会保持激活状态，以便创建其他标注。按 Esc 键以终止“对齐标注”命令。
重新定位尺寸标注。
1. 单击对齐的标注。
2. 单击文字中的灰色夹点。
3. 移动文字，使其位于标注箭头之间。

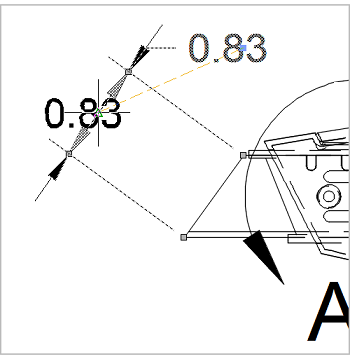

  重新定位尺寸标注。
4. 在标注外的任意位置单击以完成操作。
创建直径标注。
1. 单击“尺寸标注”>“直径标注”。
2. 在详图视图中选择刀片滑动销。
3. 将光标向右上方拖动，查看标注的预览。

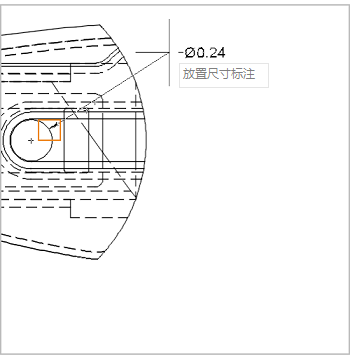

  直径标注。
4. 再次单击以放置尺寸标注。
5. 该命令会保持激活状态，以便创建其他标注。按 Esc 键以终止“直径标注”命令。

使用连续标注和基线标注的步骤

基线标注工具可创建从相同位置测量的多个线性标注。连续标注工具可创建首尾相连的多个线性标注。

基线标注和连续标注源于原始标注。您必须先创建线性标注，然后才能创建基线标注或连续标注。

创建新的线性标注。
1. 我们删除仰视图中的线性标注，方法是选择标注，然后按 Delete 键，或者在标记菜单中选择“删除”。
2. 在刀片底座末端处创建新的线性标注。

  新的线性标注。
放置连续标注。
1. 单击“尺寸标注”>“连续标注”。

  “连续标注”命令位于“尺寸标注”下拉列表下。
2. 选择新放置的标注的下延长线。

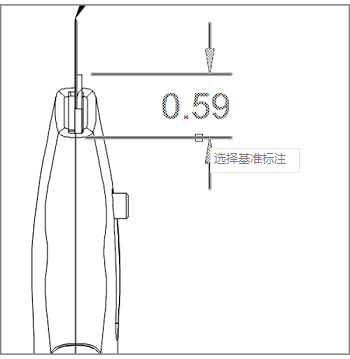

  连续标注。
完成连续标注。
1. 单击刀夹点的末端以指定第一个标注的端点。

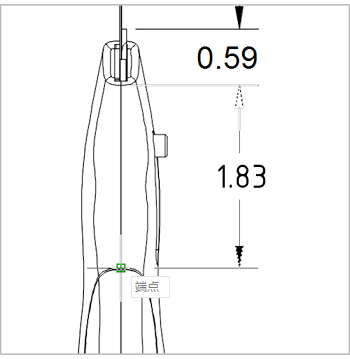

  连续标注。
2. 再次单击以指定标注的另一个端点。

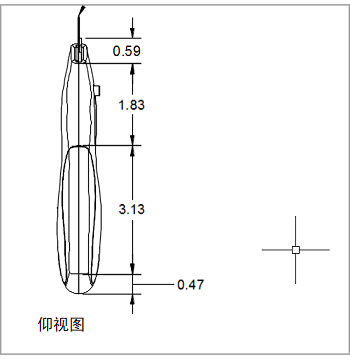

3. 在仰视图的末端处再单击一次。

  连续标注。
4. 若要完成该操作，请按 Enter 键。

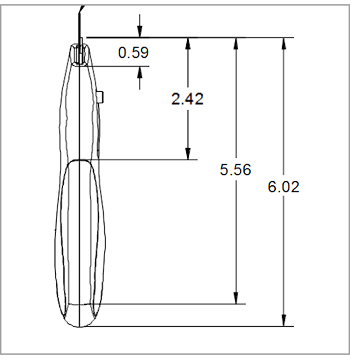

基线标注的工作方式与连续标注相同，只有它们创建都从相同位置开始的多个标注。如果已在这里使用“基线标注”，它应类似如下所示：

基线标注。

修改单个标注的特性以及添加公差和表达的步骤

修改尺寸标注的特性。

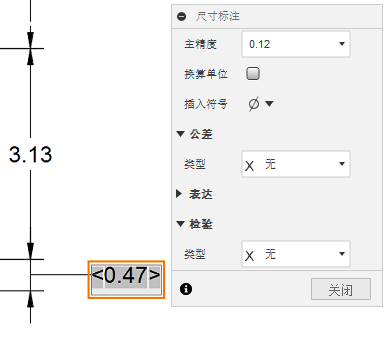

1. 双击仰视图中背部夹点的标注。“尺寸标注”对话框将会显示。

  “尺寸标注”对话框。
2. 在“主精度”字段中，从下拉列表选择“0.123”。

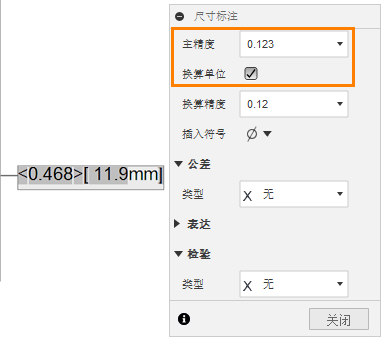

3. 激活“换算单位”选项以通过其他单位制显示标注。

  “尺寸标注”对话框。

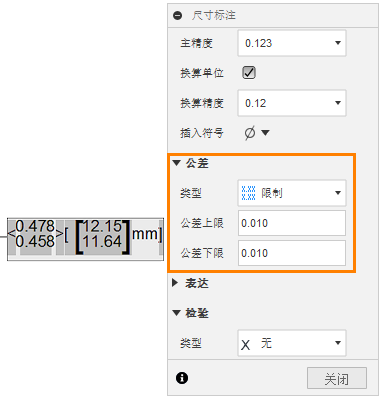

将公差添加到尺寸标注。
1. 从对话框中“公差”部分的“类型”下拉列表中选择“上限”。
2. 确保“公差上限”和“公差下限”都设置为“0.010”。

  “尺寸标注”对话框。
3. 单击“关闭”。
创建参考标注。
1. 使用刀片底座的角点以及控制柄末端上的象限捕捉点作为捕捉点，在右视图中创建新的线性标注标注。

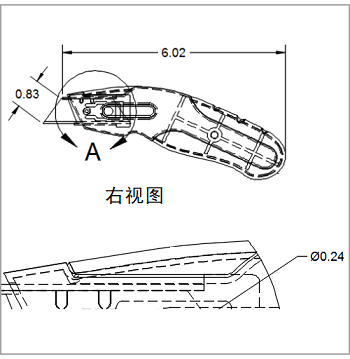

  参考标注。
2. 按 Esc 键终止“线性标注”命令。
3. 双击刚刚创建的标注。此时将显示“尺寸”对话框。
4. 展开对话框的“表达”部分。

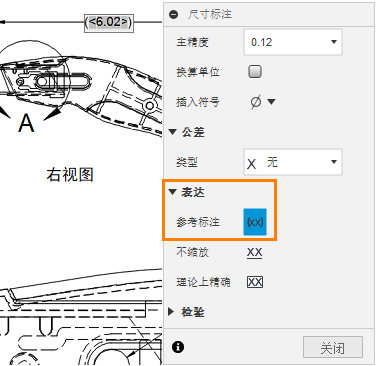

5. 选择“表达”下的“参考标注”选项。

  “尺寸标注”对话框。
6. 单击“关闭”。

此时，您的工程图应类似于下图：

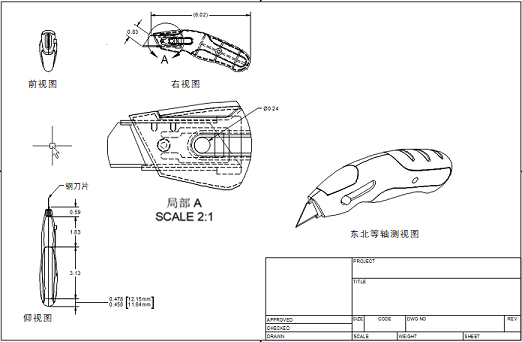

活动 4 结束时工程图的最终外观。

活动 4 概要

在本活动中，您完成了以下任务：

创建线性、对齐和直径标注。
重新定位尺寸标注。
使用基线和连续标注工具。
修改尺寸标注的特性。
