活动：关联性更新工程图

更新工程图以反映对模型所做的任何更改。

在本活动中，您将完成以下任务：

• 更新工程图。

前提条件

• 活动 6 已完成。

如何得知模型已更改

如果您对模型的几何图元进行任何更改，然后保存模型，则可以更新工程图以反映所做的这些更改，方法是单击工具栏上的“获取最新版本”。

如果模型具有已保存的更改，您可以在屏幕的右下角看到此消息：

指示已保存对模型的更改的警告。

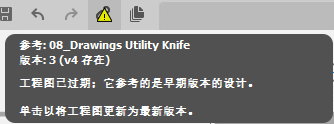

如果将光标悬停在“获取最新版本”按钮上，您会看到以下消息：

“获取最新版本”按钮及其消息。

如何更新工程图

如果单击“获取最新版本”按钮，工程图将更新以反映自工程图创建以来（或自上次执行“获取最新版本”以来）对模型所做的任何更改。

“获取最新版本”按钮及其消息。

如果与工程图相关联的任何注释因模型更改断开关联，则屏幕上将显示标记。若要删除或手动重新关联标记的这些注释，您可以执行以下两个更正步骤之一：

• 将尺寸标注端点捕捉到工程图上适当的点。
• 选择要将尺寸重新关联到的对象。

活动 7 概要

在本活动中，您完成了以下任务：

• 更改设计。
• 更新工程图。
