活动 6：修改设置和首选项

在本活动中，您将完成以下任务：

• 修改当前工程图的全局标注设置。
• 修改单个尺寸标注的特性。
• 更改用于将来工程图的默认设置。

前提条件

• 活动 5 已完成。

您可以修改标注设置（如字体、文字高度、尺寸精度，以及是否要显示尺寸），方法是在“浏览器”中访问“标注设置”。您可以通过访问“图纸尺寸” 来更改图纸尺寸。

步骤

1. 修改当前工程图的全局标注设置。

   1. 在浏览器中展开“文档设置”。

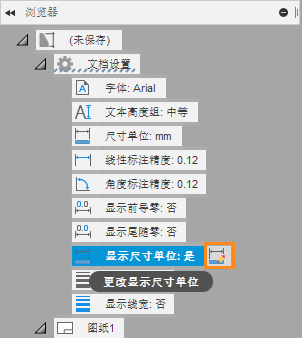

      浏览器中的文档设置。

   2. 将光标悬停在“显示尺寸单位: 否”上（如果尚未启用此选项）。

   3. 单击“更改显示尺寸单位”按钮以打开“文档设置”对话框。



      “更改显示尺寸单位”按钮。

   4. 在“文档设置”对话框中，将“线性尺寸精度”设置为 0.123，选中“显示尺寸单位”复选框，然后单击“确定”。

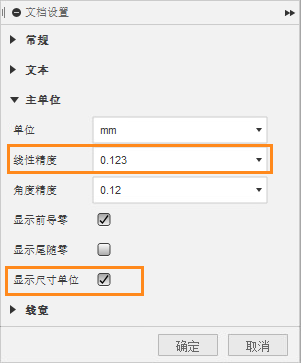

      “文档设置”对话框。

      注意：标注设置会应用到当前工程图中的所有标注和文字。但是，您可以更改单个标注的特性，这会替代已更改的任何“全局”设置。若要执行此操作，请双击某个标注并调整“标注特性”对话框中的设置。

2. 修改默认设置。

   默认设置会影响所有未来工程图。

   1. 在右上角的应用程序栏上，单击“我的配置文件”，然后选择“首选项”。



      “我的配置文件”选项。

   2. 在“首选项”对话框左侧“常规”下方的列表中，选择“工程图”。

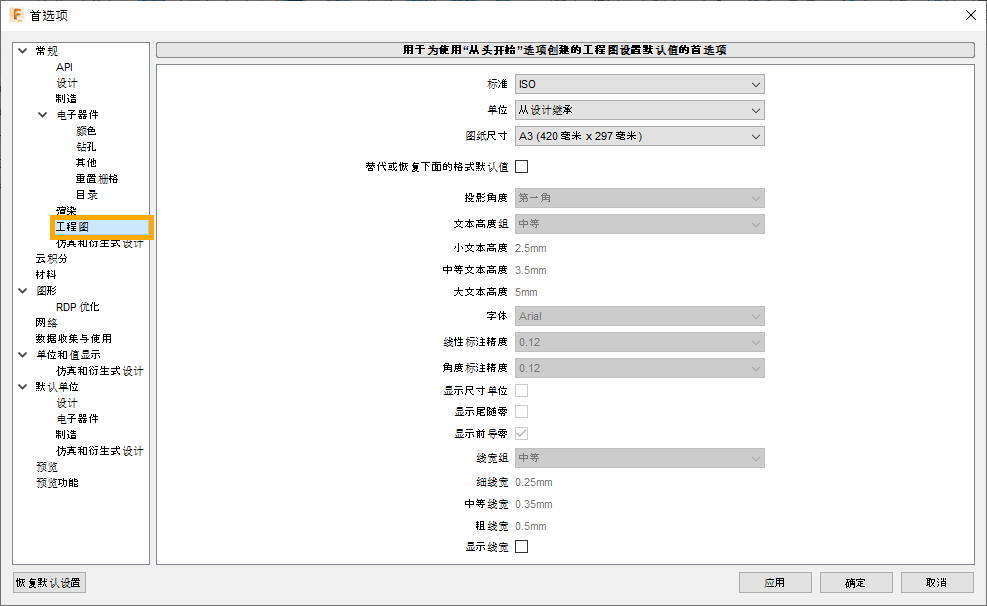

      “首选项”对话框。

      在此，您可以看到应用于您创建的任何新工程图的默认设置。

   3. 单击“取消”退出对话框而不进行任何更改。

   注意：只要创建新的工程图，就会应用默认设置。 某些设置可以在您创建了工程图之后修改，但诸如工程图格式、单位和投影角度等设置在创建了工程图后无法修改。如果需要更改这些设置，您需要创建一个新工程图。

活动 6 概要

在本活动中，您完成了以下任务：

• 修改当前工程图的全局标注设置。
• 修改单个尺寸标注的特性。
