活动 5：创建引出序号和文本

在本活动中，您将完成以下任务：

• 在着色视图上创建引出序号。
• 将文本添加到工程图。

前提条件

• 活动 4 已完成。

步骤

1. 在着色视图上创建引出序号。

   引出序号将显示在图纸上并指向零部件。引出序号中的编号与明细表中每个零部件的项目编号相匹配。

   1. 在“表格”工具栏中，单击“引出序号”。



      “引出序号”命令位于“表格”下拉列表下。

   2. 在“着色视图”中，选择零部件的边（如下图所示）。

   3. 单击以放置引出序号。

   4. 在“着色视图”上选择第二个零部件的边（如下图所示）。

   5. 单击以放置引出序号。

   6. 单击“关闭”以完成“引出序号”命令。

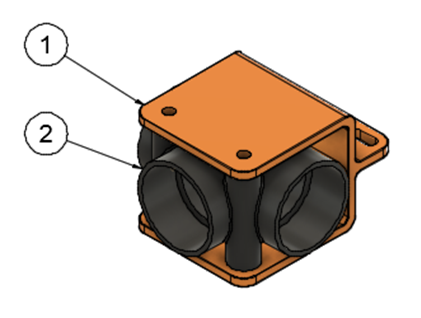

      着色视图上的引出序号。

2. 将文本添加到工程图。

   “文本”命令可创建文本对象以标记工程图的零件、提供规格或添加标注和注释。

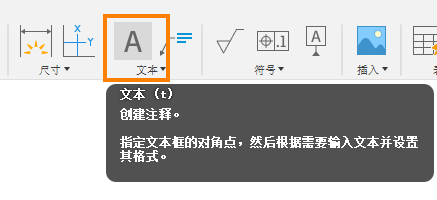

   1. 在“文本”工具栏中，单击“文本”。



      “文本”命令位于“文本”下拉列表下。

   2. 选择图纸左上角的两个角以创建文本框。

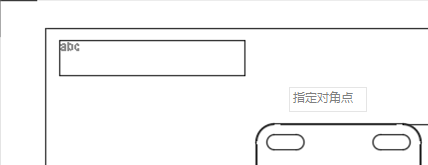

      选择图纸左上角的两个角。

   3. 在文本框中键入以下文本：

      注意：
      1. 所有测量值均以英寸为单位

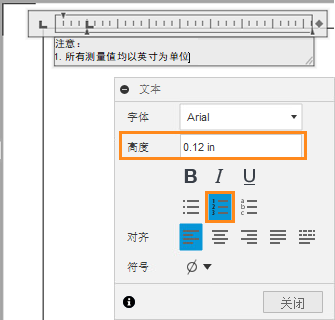

   4. 在“文本”对话框中，确保“高度”设置为 0.12 英寸，并且“编号”处于选中状态。



      “文本”对话框。

   5. 单击“关闭”以完成“文本”命令。

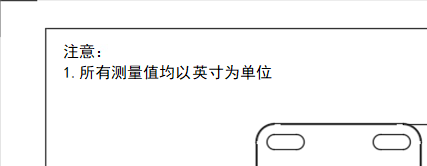

      图纸左上角的文本。

活动 5 概要

在本活动中，您完成了以下任务：

• 在着色视图上创建引出序号。
• 向工程图中添加文本。
