教程：为工程图添加标注

您可以从 Fusion 设计创建二维工程图，这使您可以生成 Fusion 模型的 PDF 和 DWG 文档。可以将尺寸标注和标注几何图元添加到工程图中的图纸，以记录您的 Fusion 设计。

在本教程中，您可以：

• 添加尺寸标注、中心标记、引出序号和符号命令来标注工程图。
• 创建明细栏。
• 使用“文本”命令为工程图添加注释。

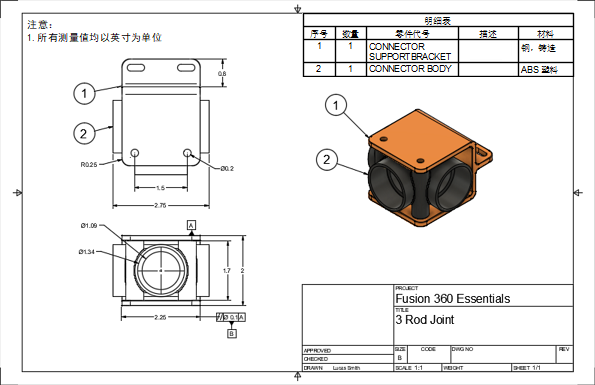

包含尺寸标注、中心标记、引出序号、文本和明细表的已完成工程图。

如何获取数据集

在“数据面板”的“样例”部分中，浏览到以下位置：

基本培训 > 08 - 工程图 > Connector_Joint_Drawing

双击缩略图或模型名称以打开该模型。然后，按照活动中的步骤操作。此数据集将用于本教程中的所有活动。

1. 如果未显示“数据面板”，请单击屏幕顶部的“显示数据面板”图标 。“数据面板”显示在程序窗口的左侧。
2. “数据面板”的顶层（主视图）分为三个子部分：“项目”、“库”和“样例”。滚动到“项目”列表底部（如有必要）以查看“样例”列表。
3. 找到“样例”下的“基本培训”条目，然后双击它。“数据面板”现在显示包含教程中使用的数据集的文件夹列表。
4. 找到相关的文件夹，然后双击它以查看可用模型文件的列表。某些教程中仅包含单个数据集。其他课程则包含多个数据集。
