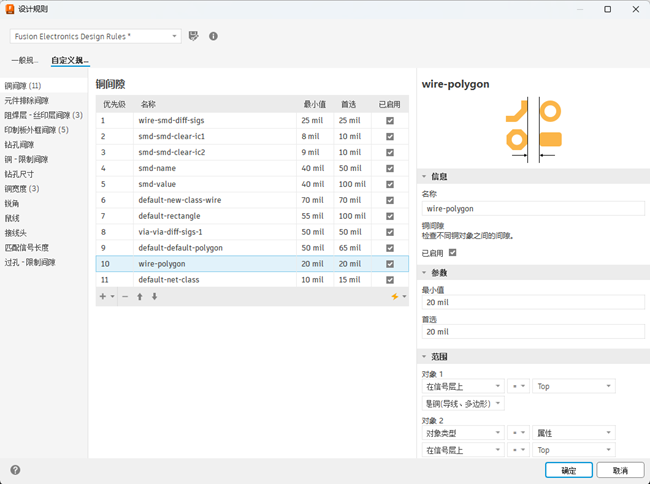

设计规则

Fusion 使用“设计规则”来定义设计要求。这些规则创建了一个供 Fusion 遵循的指令集，因此 PCB 符合设计标准。它会根据这些设计规则检查 PCB 电路板，但会忽略与电气无关的对象（如矩形、圆形和文本）存在的间隙错误，除非它们位于信号层上。若要验证电路板是否符合设计规则，请在设计电路板后运行“设计规则检查”(DRC) 例程。这将识别任何错误。

Fusion 根据设计规则的优先级应用设计规则，在手动布线等任务中首先检查最高优先级。这包括检查间隙、铜宽度或过孔钻孔尺寸。设置规则优先级以首先检查最严格的范围，然后检查不太严格的范围。

通过定义的设计规则集创建满足严格制造要求的 PCB 设计。在设计流程开始时设置这些规则，以便您可以专注于设计，而不必担心可制造性。根据需要调整“设计规则”中的规则。可以使用新名称将自定义规则另存为新的 Fusion 电子设计规则 (EDRU) 文件。

撤消/重做功能可捕获对设计规则所做的更改。

交互式工作流中的设计规则范围

以下交互式工作流使用所有设计规则，包括自定义规则：

灌铜：

• 间隙计算：使用最适用的间隙规则首选值。

手动布线：

• 间隙计算：使用最适用的间隙规则首选值。
• 铜宽度：使用最适用的铜宽度规则首选值。
• VIA 钻孔尺寸：使用最适用的钻孔尺寸规则首选值。

多路径布线：

• 间隙计算：使用最适用的间隙规则首选值。

差分对布线：

• 间隙计算：使用最适用的间隙规则首选值。

注意：最适用的规则是其中的对象与“对象 1”（所有规则）和“对象 2”范围（仅二进制规则）匹配的第一个规则。对于相同的信号铜间隙规则，“两个对象”范围也必须匹配。

使用自动完成时，“快速布线”、“多路径布线”、“差分对布线”和“折导线”只能使用以下基于信号的规则范围：

• 在网络分类中
• 在信号中
• 是信号
• 在差分对中
• 在命名组中
