活动 6：选择电路板上的底部元件

在本活动中，您将选择电路板上的底边元件，以在“检查器”面板中查看其详细信息。这使您可以快速识别电路板不同层上的元件及其特性。

前提条件

• 活动 5 已完成。

步骤

1. 在“设计管理器”面板的“浏览器”选项卡的“视图”下拉列表中，选择“元件”。

2. 在“元件集”列表中，单击“底部元件”。

   注意：对于任何选定的元件，您都可以在“检查器”面板的“元件特性”组中查看详细信息。

3. 在“元件”列表中，查看底部元件的范围。单击一个或多个元件可在画布上放大它们。



   注意：名称标签是向后书写的，因为它们打印在电路板的底侧。

4. 单击“选择过滤器”面板。

5. 在“类型”组中，单击“元件”，然后在“层”组中，单击“底部”。

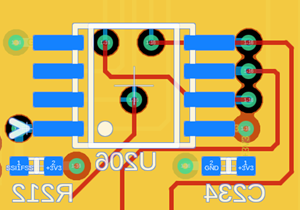

6. 在电路板上，围绕关注区域绘制窗口选择矩形。底部元件将使用白色轮廓亮显，这些元件是蓝色的焊盘。



   注意：元件也会显示在“检查器”面板的“选定对象”列表中。如果在此处选择，则特性将显示在上面的“元件特性”组中。



活动 6 概要

在本活动中，您使用“选择过滤器”选择了电路板底部层上的元件。这使您可以在“检查器”面板中查看其详细信息。
