活动 5：在电路板上使用信号

在本活动中，您将了解电路板设计上的信号。这使您可以验证天线的长度和特性。

前提条件

• 活动 4 已完成。

步骤

1. 在 SmartMeter 项目 的 SmartMeter 原理图设计中，单击“设计”>“切换”>“切换到 PCB 文档”。此时将打开“SmartMeter PCB 设计”选项卡。

2. 在“设计管理器”面板的“浏览器”选项卡上，从“视图”下拉列表中选择“信号”，然后在“网络分类”组中单击“默认”。

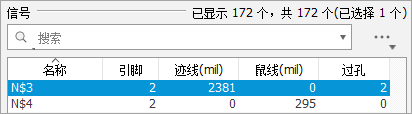

3. 在“信号”列表中，选择“N$3”。验证该信号是否在画布上亮显。在“信号”列表的“轨迹”列中，在“天线”列中显示长度值 2381 密耳（2.381 英寸）和 0 密耳。



   注意：进行放大，直到您看到导线上的 N$3 标签。信号从蓝色底部导线穿过过孔到达红色顶部导线，再穿过另一个过孔到达另一条蓝色底部导线。



4. 在“信号”列表中，选择“N$4”以检查天线的所有特性。

   1. 此处的列表在“轨迹”列中显示 0 密耳，但在“天线”列中显示长度为 295 密耳（0.295 英寸）。信号天线将在画布上显示为放大后的白色选择矩形。

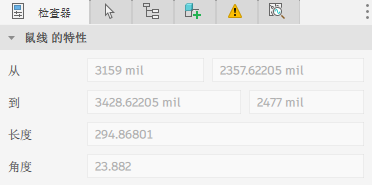

   2. 在“检验器”面板上。在“天线特性”组中，查看天线的起始和结束坐标、长度和角度。



      注意：与原理图设计中的网络类似，您可以通过将指针放置在端点上来检查起始和结束坐标。验证显示在“设计”工作空间顶部的值。

5. 使用“快速布线多个”将信号从 IC1 布线到 IC2。

   1. 单击“设计”>“快速布线”>“快速布线多个”。

   2. 单击并按住以在 IC1 的一侧绘制一条跨四个焊盘的线。



   3. 在一条天线上单击鼠标右键以对这四个信号进行布线。



   4. 单击“完成”或按 Esc。

活动 5 概要

在本活动中，您了解了 PCB 设计中的信号。您检查了信号的长度、天线长度和天线的特性。您还使用了“快速布线多个”对信号进行布线。
