活动 3：移动元件

在本活动中，您将按元件在原理图设计中的位置值移动画布上元件的相关符号。这样，您就可以垂直或水平对齐元件。

前提条件

• 活动 2 已完成。

步骤

1. 在“设计管理器”面板的“浏览器”选项卡上，单击“图纸 1/4”。

2. 在“视图”下拉列表中，选择“元件”。

3. 然后在“元件搜索”框中，输入 C*

4. 按住 Ctrl 键并单击列表中的 C228、C222、C229 和 C224。电容器会在画布上的黑色框中亮显。

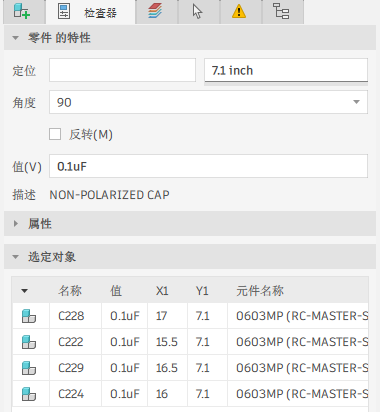

5. 在“检查器”面板的“零件特性”组中，查看共享的“位置”值 7.1 英寸。这是指示垂直对齐的 Y 值。您还可以在“选定对象”组的 Y1 列中看到此值。



6. 在“零件特性”组中，将“位置”值更改为 7.2 英寸，然后按 Enter 键。查看全部四个电容器如何在画布上向上移动。

7. 单击“撤消” 以撤消此更改。

   注意：作为备选练习，您可以将“角度”值更改为 180，然后更改回 90。

活动 3 概要

在本活动中，您按元件在原理图设计中的位置值移动了画布上元件的相关符号。
