活动 4：创建元件组

在本活动中，您将在原理图设计中创建元件和网络组。这使您可以在画布上同时移动它们。

前提条件

• 活动 3 已完成。

步骤

1. 创建网络和元件组。

   1. 在“设计管理器”面板的“浏览器”选项卡上，单击“图纸 2/4”。

   2. 选择 SLOT-2 元件和网络，然后为组命名。

      1. 在画布上，围绕 SLOT-2 的所有元件绘制一个窗口选择矩形。
      2. 在其中一个选定元件或网络上单击鼠标右键。
      3. 从关联菜单中选择“新建组”。
      4. 在“新建组”对话框的“名称”框中输入 CONNECT-2。
      5. 单击“确定”。

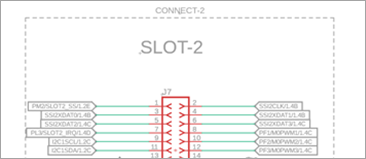

   3. 在画布上，组被虚线包围，且组名位于顶部标签上。

      注意：如果在某个元件上单击鼠标右键，但未看到包含“新建组”选项的关联菜单，您可能需要在对象控制柄上单击鼠标右键。



   4. 单击组轮廓或组标签的对象控制柄，然后即可看到您可以在图形中移动整个组。

   5. 对元件取消分组。

      1. 在组轮廓或组标签的对象控制柄上单击鼠标右键。
      2. 从关联菜单中选择“取消分组”。

2. 仅创建一组元件。

   1. 在“选择过滤器”面板中的“类型”组下，单击“元件”。
   2. 在其中一个 SLOT 原理图中，围绕底部的四个元件绘制一个窗口选择矩形：MCP1700T、两个电容器 (C2xx) 和 GND。
   3. 创建一个名为 MCP-GROUP 的组。
   4. 在“选择过滤器”面板中，单击“重置”以移除“仅元件”限制。
   5. 单击 MCP-GROUP 组的标签并移动该组。您会看到网络仍保持在原位，只有元件发生移动。
   6. 单击组轮廓或 MCP-GROUP 组标签的对象控制柄，并取消分组。

活动 4 概要

在本活动中，您在原理图设计中创建了元件和网络组。
