活动 1：定义 PCB

在本活动中，您将从原理图启动 PCB 文档并定义 PCB 电路板的基本尺寸。

步骤

1. 切换到 PCB 文档。

   1. 在“原理图”工作空间中，单击“设计”>“切换”>“切换到 PCB 文档”。

   2. 单击“设计”>“视图”>“缩放匹配”。

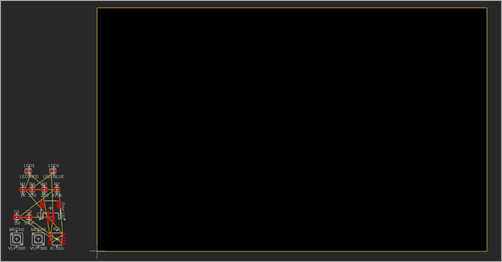

   3. 确认您看到默认的 PCB 电路板具有黄色形状和黑色背景，以及电路板左下角的元件。



      具有元件的默认 PCB。

      注意：元件具有白色轮廓。绿色和红色表示元件的引线。黄线表示引线的连接方式。

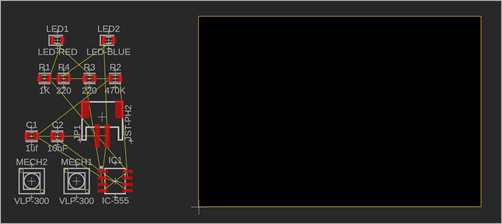

2. 调整 PCB 的大小。

   1. 单击并拖动 PCB 的右侧边，直到其宽度略小于元件的高度。

   2. 单击并拖动 PCB 的顶部边，直到其高度与元件的高度匹配。



活动 1 概要

在本活动中，您从“原理图”工作空间打开了 PCB 文档，并相对于元件大小将该 PCB 调整为近似尺寸。
