活动 2：放置 PCB 元件

在本活动中，您需要将元件放置和镜像在电路板上。除了 LED、LM555ND 计时器和 JSTPH2 之外，确切位置并不重要，它们应该位于所示的相对位置。电阻器和电容器也应相对于其他元件放置，如图所示。

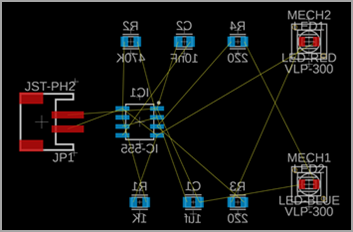

PCB 元件位置。

前提条件

• 活动 1 已完成。

步骤

1. 将计时器放置在 PCB 上。

   1. 在计时器周围单击、按住并拖动指针以选择它。单击位于示意图中心的计时器控制柄 。

      注意：当颜色变为更深、更亮的红色时，就表示已选择了零件。

   2. 在 PCB 上拖动计时器。

   3. 单击“设计”>“修改”>“镜像”。

   4. 单击计时器的示意图以对其进行镜像。

      注意：蓝色表示元件位于 PCB 的底侧。

2. 将 LED 放置在 PCB 上。

   1. 单击“设计”>“修改”>“移动”。

   2. 单击并按住 LED1 的控制柄。

   3. 拖动 PCB 上的 LED，如图所示。



   4. 单击并按住 LED2 的控制柄。

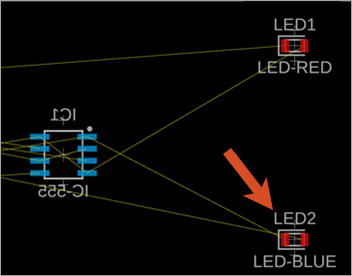

   5. 拖动 PCB 上的 LED，如图所示。



3. 将光管放置在 PCB 上。

   1. 单击“设计”>“修改”>“移动”。

   2. 单击并按住标有 MECH1 的控制柄。

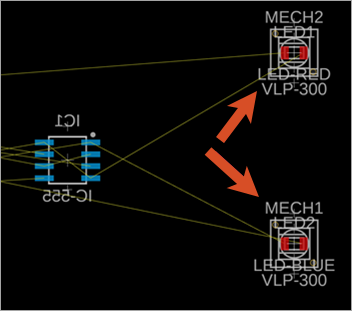

   3. 将光管拖动到中心，使其位于 PCB 的一个 LED 上，如图所示。



   4. 将第二个光管拖动到 PCB 上的另一个 LED 上。

4. 将 JSTPH2 放置在 PCB 上。

   1. 单击一次 JSTPH2 的控制柄，将元件旋转 90 度。

   2. 单击“设计”>“修改”>“移动”。

   3. 单击并按住 JSTPH2 的控制柄。

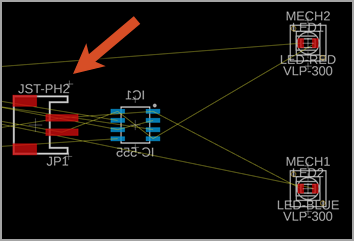

   4. 拖动 PCB 上的 JSTPH2，如图所示。



5. 将电阻器和电容器放置在 PCB 上。

   1. 单击“设计”>“修改”>“移动”。

   2. 单击并按住电阻器或电容器的控制柄。

   3. 拖动 PCB 上的元件，如图所示。

   4. 继续放置所有元件。

   5. 单击“设计”>“修改”>“镜像”。

   6. 单击每个电阻器和电容器的控制柄以镜像该元件。



活动 2 概要

在本活动中，您放置并镜像了 PCB 的元件。
