活动 1：恢复两个设计之间的同步

在本活动中，您将在 Tubescreamer 电子器件设计中恢复原理图与 PCB 之间的同步。

前提条件

• 数据文件位置：电子器件样例 > 同步器教程。

步骤

1. 单击“显示数据面板”，（如果需要）浏览到“样例”>“电子器件样例”>“同步器教程”，在“Tubescreamer C 电子器件设计”上单击鼠标右键，然后单击“打开”。

2. 您可以看到 Tubescreamer C 原理图和电路板的配套文档也会打开。单击“Tubescream C 电路板”选项卡，然后您会看到画布顶部显示有关已停用原理图与 PCB 同步的消息。

3. 返回“Tubescreamer C 电子器件设计”，单击“文件” >“另存为”，然后单击“位置”箭头，并选择“新建文件夹”。

4. 为文件夹提供描述性名称，然后单击“保存”。此操作将保存三个 Tubescreamer 设计之一。

5. 另外两个 Tubescreamer 设计应自动保存在创建的文件夹中，且两者的名称均为“Tubescreamer C 电子器件设计”。对它们重命名。

   1. 在原理图上单击鼠标右键，然后从关联菜单中单击“重命名”。
   2. 输入“Tubescreamer C 原理图”。
   3. 在“二维 PCB”上单击鼠标右键，然后从关联菜单中单击“重命名”。
   4. 输入“Tuberscreamer C 电路板”。

6. 单击“Tubescream C 原理图”选项卡。

7. 单击“验证”>“验证”>“同步”。

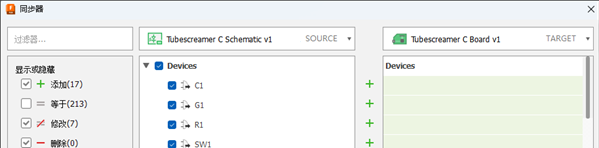

8. 在“同步器”对话框中，Tubescreamer C 原理图在左列中显示为源，而 Tubescreamer C 电路板在右列中显示为目标。



   注意：在两列之间，您可以看到：
   • 绿色加号表示在同步期间将添加的目标中缺少的元件和网络。
   • 红色减号表示已添加到电路板的元件，这些元件将通过同步删除。
   • 不等号表示在目标中修改的元件和网络，如果同步，这些元件和网络将恢复到其原始状态。

9. 确认建议的同步发生更改后，单击同步器中的“运行”以将其应用于电路板。

   注意：您可能需要多次运行同步才能应用所有更改。最终，从原理图设计运行同步器时，应该不会显示需要进一步的更改，或显示仅需要手动进行细微的修正。

活动 1 概要

在本活动中，您恢复了 Tubescreamer C 原理图和 Tubescreamer C 电路板设计之间的同步。
