活动 2：比较两个设计变量中的组件

在本活动中，您将比较 Tubescreamer C 原理图与 Tuberscreamer 电子器件设计的第二个 PCB 中的元件。

前提条件

• 活动 1 已完成。
• 关闭 Tubescreamer C 电路板，但将 Tubescreamer C 原理图保持打开状态。

步骤

1. 单击“显示数据面板”，（如果需要）导航到“样例”>“电子器件样例”>“同步器教程”，然后打开“Tubescreamer D 电子器件设计”电路板。

2. 将其保存到上一活动中的位置。

3. 打开上一活动中的 Tubescreamer C 原理图。

4. 单击“验证”>“验证”>“同步”。

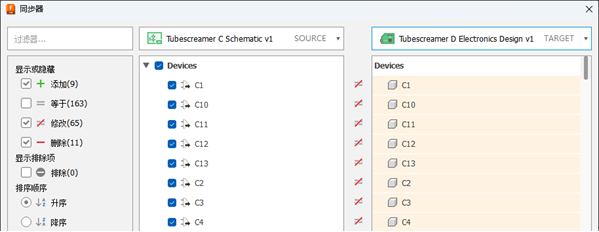

5. 在“同步器”对话框中，在左列中将 Tubescreamer C 原理图保留为源，并在右列中选择 Tubescreamer D 电子器件设计保留为目标。



   此显示对于检查应用于 Tubescreamer C 以生成 Tubescreamer D 的设计更改非常有用。

   注意：如果列包含的信息很少，则表示您尚未为此电路板或原理图中的元件启用库。

6. 在“同步”对话框中检查设计更改后，单击“关闭”将两个设计保持不变。

活动 2 概要

在本活动中，您比较了 Tubescreamer C 原理图与 Tubescreamer D 电子器件设计 PCB 中的元件。
